CAH(223)-400HW Transformatorkernblech-Produktionslinie

Die CAH(223)-400HW ist eine automatisierte Produktionslinie, die speziell für die Bearbeitung großformatiger Transformatorenkernbleche entwickelt wurde. Sie integriert Scher-, Stanz- und Kerbprozesse und ist in der Lage, voll- und halbgehrungsgeschnittene Verbindungen stabil herzustellen, um die Fertigungsanforderungen von High-End-Transformatoren zu erfüllen.

Die Anlage verwendet Siliziumstahlcoils als Rohmaterial, formt Bleche präzise auf die vorgegebenen Abmessungen und Formen und führt am Ende automatisch das Sortieren, Anordnen, Stapeln und Auswerfen durch. Dadurch werden standardisierte, qualitativ hochwertige Werkstücke für die nachfolgende Kernlaminierung bereitgestellt und die Bearbeitungsgenauigkeit und -effizienz erheblich verbessert.

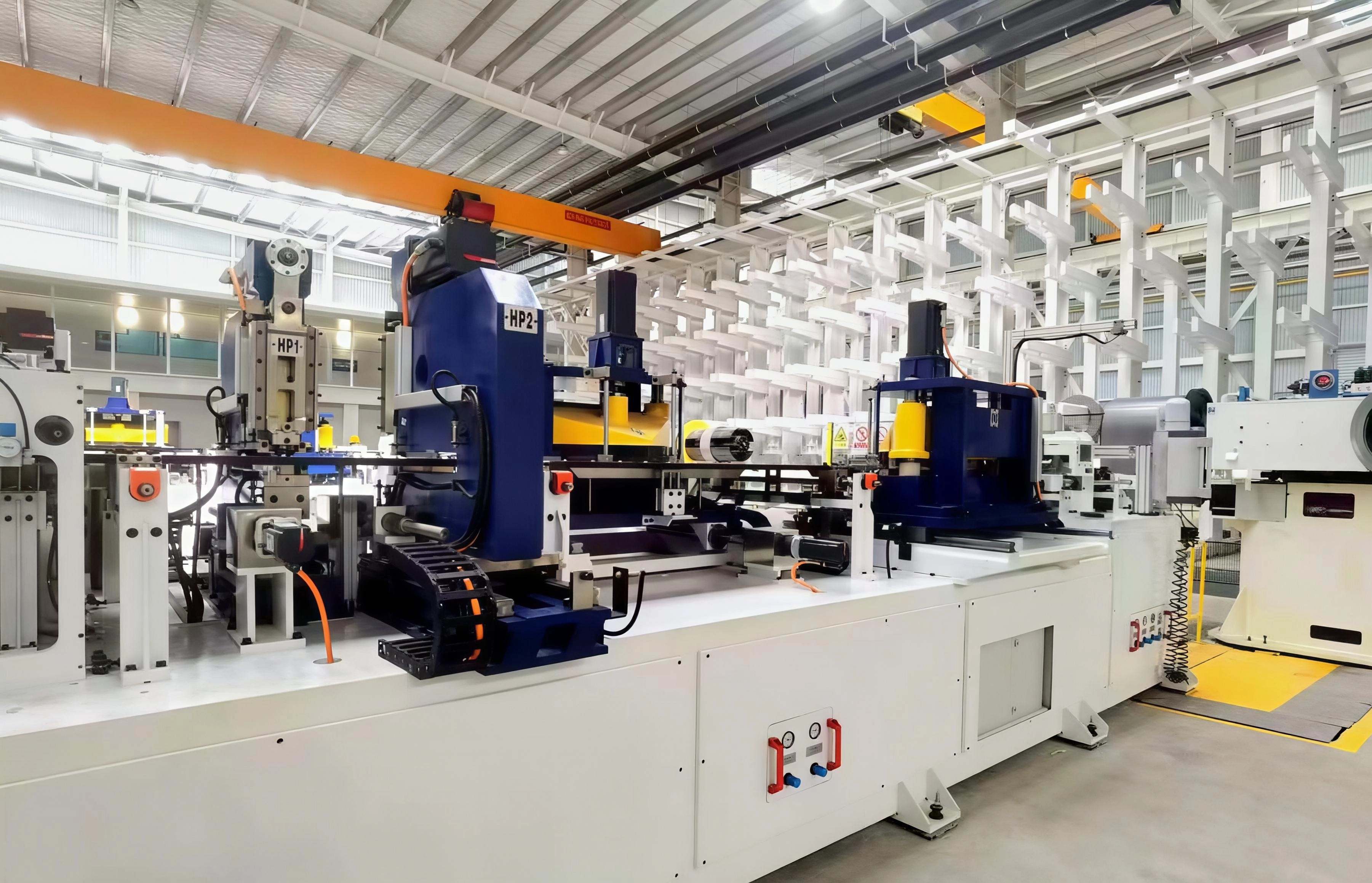

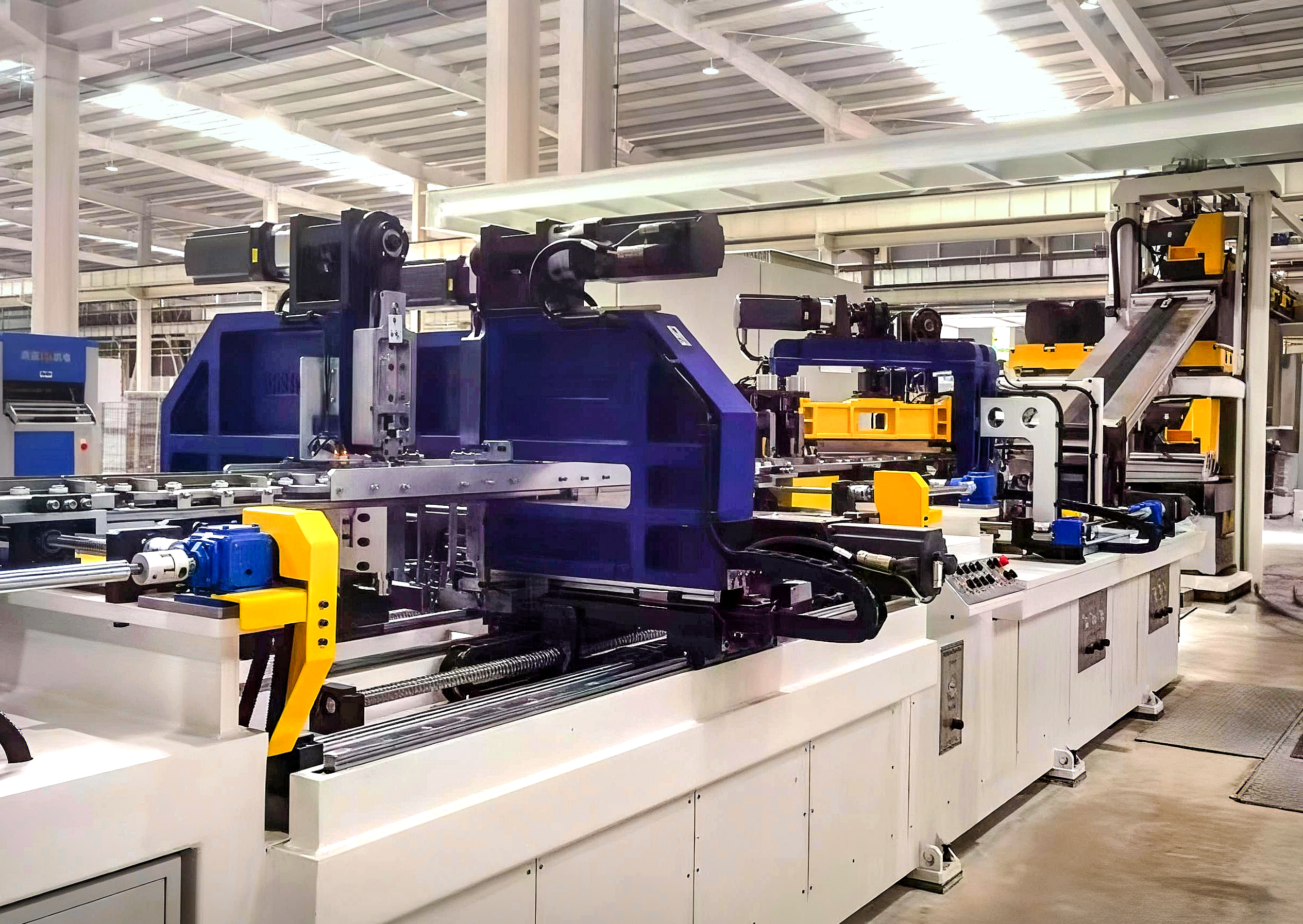

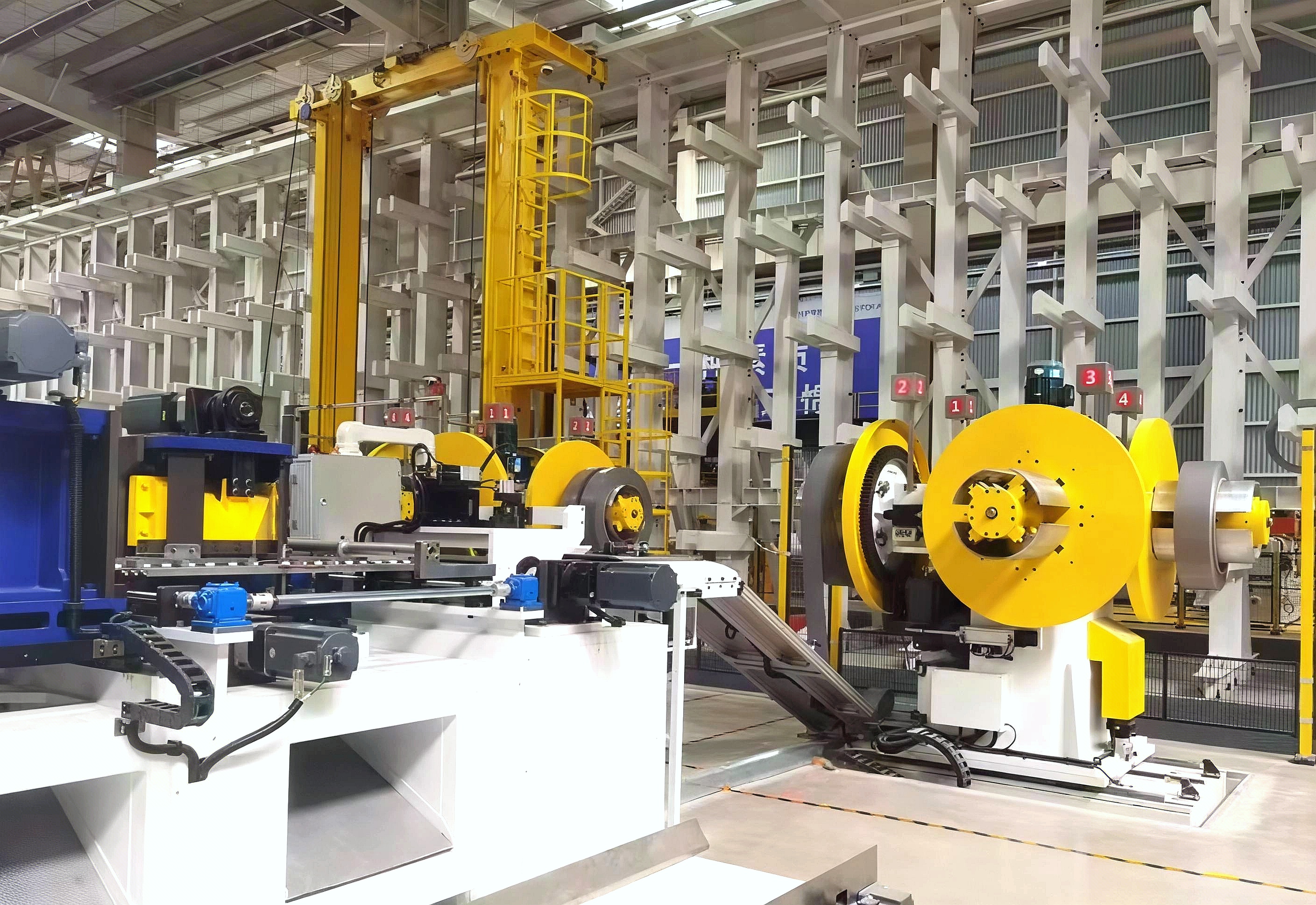

Die Anlage ist mit einem Doppelabwickler, einem Zuführmechanismus und einer Zugvorrichtung sowie mit Doppelscheren, Doppelstanzen und Doppel-V-Ausklinkstationen ausgestattet. Dank offener Kanalkonstruktion und zentraler Stützkonstruktion wird eine stabile Materialzufuhr und hochpräzise Bearbeitung gewährleistet. Das Portal-Doppellagen-Bandführungssystem und der Fünf-Säulen-Servoantrieb sorgen für einen geordneten Materialtransport und eine exakte Positionierung.

Die Produktionslinie nutzt das Siemens-Betriebssystem und Siemens-Servomotoren für eine stabile und zuverlässige Steuerung. Ausgestattet mit einem MES-System zur automatischen Produktionsplanung und einer automatischen Abfallentsorgung, zeichnet sie sich durch einen hohen Automatisierungsgrad, starke Prozessanpassungsfähigkeit und stabile Leistung aus und ist somit ideal für die Transformatorenkernfertigung geeignet.
