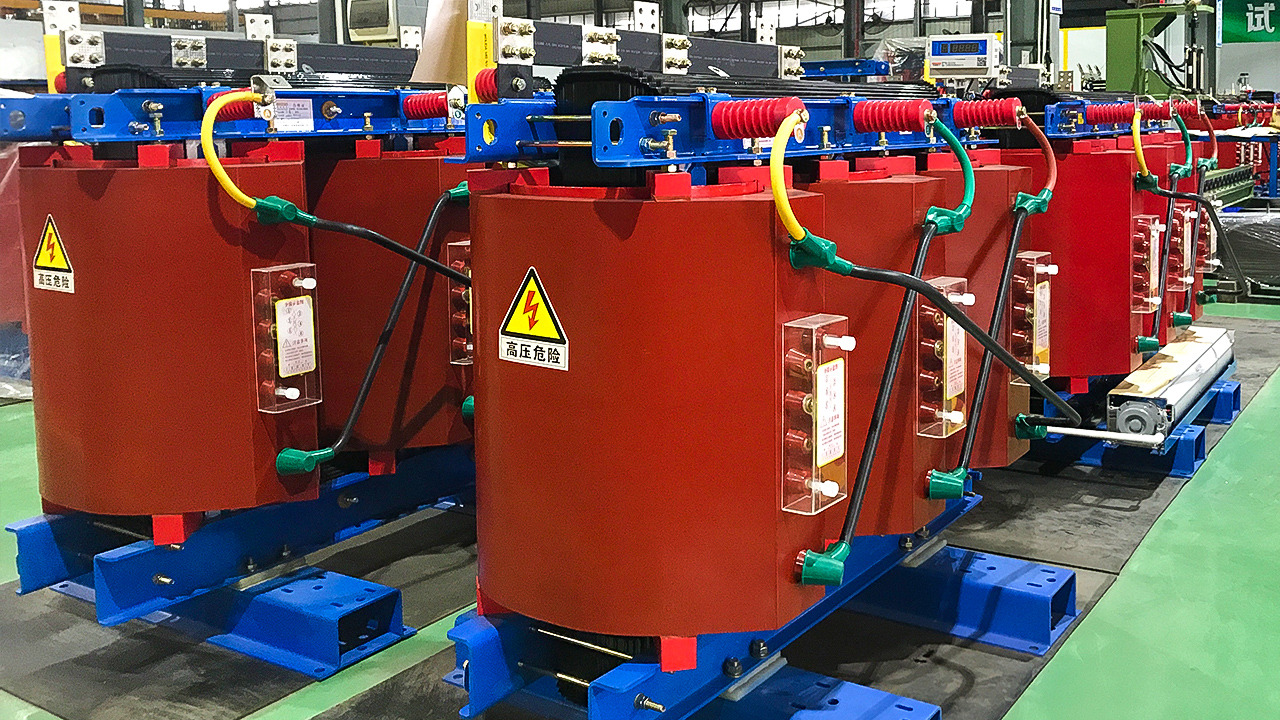

Os transformadores do tipo seco são amplamente utilizados em iluminação local, prédios altos, aeroportos, máquinas e equipamentos CNC para docas, etc. Simplificando, os transformadores do tipo seco referem-se a transformadores cujos núcleos de ferro e enrolamentos não são impregnados com óleo isolante.
1. Parâmetros técnicos do transformador tipo seco
Os transformadores do tipo seco são amplamente utilizados em iluminação local, arranha-céus, aeroportos, máquinas e equipamentos CNC de doca, etc.
transformadores do tipo seco referem-se a transformadores cujos núcleos de ferro e enrolamentos não estão impregnados com óleo isolante.
Os parâmetros técnicos relevantes dos transformadores do tipo seco incluem:
A. Capacidade nominal (kVA):A capacidade que pode ser fornecida durante a operação contínua em tensão e corrente nominais.
B. Tensão nominal (kV):A tensão de trabalho que um transformador pode suportar durante operação de longo prazo.
Para acomodar as necessidades de mudanças de tensão da rede, o lado de alta tensão do transformador possui derivações,
que pode ser ajustado ajustando o número de voltas no enrolamento de alta tensão para regular a tensão de saída no lado de baixa tensão.
C. Corrente nominal (A): A corrente permitiu passar pelo transformador por muito tempo abaixo da capacidade nominal.
D. Perda sem carga (kW):A potência ativa consumida quando uma tensão nominal na frequência nominal é aplicada a um terminal do enrolamento e
os enrolamentos restantes são de circuito aberto. Está relacionado ao desempenho e ao processo de fabricação da chapa de aço silício central,
bem como a tensão aplicada.
E. Corrente sem carga (%):Quando o transformador está sob tensão nominal e o lado secundário está sem carga, a corrente que passa através dele
o enrolamento primário é geralmente expresso como uma porcentagem da corrente nominal.
F. Perda de carga (kW): Curto-circuite o enrolamento secundário do transformador e aplique uma corrente nominal ao enrolamento primário no
posição nominal de tap. Esta é a potência consumida pelo transformador.
G. Tensão de impedância (%): Provoque um curto-circuito no enrolamento secundário do transformador e aumente lentamente a tensão no enrolamento primário.
Quando a corrente de curto-circuito do enrolamento secundário é igual ao valor nominal, a tensão aplicada no lado primário é a impedância
tensão. Geralmente é expresso como uma porcentagem da tensão nominal.
H. Número de fase e frequência:Trifásico é representado por S e monofásico é representado por D. A frequência f do nacional da China
o padrão é 50Hz.Existem países no exterior com 60Hz (como os Estados Unidos).I. Aumento de temperatura e resfriamento: A diferença entre
a temperatura do enrolamento do transformador ou da camada superior de óleo e a temperatura do ambiente circundante são chamadas de temperatura
ascensão do enrolamento ou da camada superior de óleo. O valor limite do aumento de temperatura do enrolamento do transformador imerso em óleo é 65K, e o
o aumento da temperatura da superfície do óleo é de 55K. Existem também vários métodos de resfriamento: auto-resfriamento imerso em óleo, resfriamento por ar forçado, resfriamento a água,
tipo de tubo, tipo de folha, etc.
J. Nível de isolamento: Existem padrões para níveis de isolamento. O nível de isolamento de um transformador com alta tensão nominal de 35 kV e
baixa tensão de 10 kV é representada como LI200AC85/LI75AC35, onde LI200 indica que o transformador possui um impulso de raio de alta tensão
tensão suportável de 200 kV, uma tensão suportável de frequência de energia de 85 kV e uma tensão suportável de impulso de raio de baixa tensão de 75 kV,
e uma tensão suportável de frequência de energia de 35 kV. O atual nível de isolamento dos produtos de transformadores imersos em óleo da Aux High-Tech Co., Ltd.
é LI75AC35, indicando que o transformador tem uma tensão suportável de impulso de raio de alta tensão de 75 kV e uma frequência de energia suportável
tensão de 35 kV. Como a baixa tensão é de 400 V, ela pode ser ignorada.
K. Rótulo do grupo de conexão: De acordo com a relação de fase entre os enrolamentos primário e secundário do transformador, o transformador
os enrolamentos são conectados em várias combinações, que são chamadas de grupo de conexão dos enrolamentos. Para distinguir diferentes conexões
grupos, a notação do relógio é frequentemente usada, ou seja, o fasor da tensão da linha no lado de alta tensão é usado como o ponteiro longo do relógio,
fixado em 12, e o fasor da tensão de linha no lado de baixa tensão é usado como ponteiro abreviado do relógio. O número do ponteiro abreviado indica
o rótulo do grupo de conexão. Por exemplo, Dyn11 indica que o enrolamento primário está conectado (triângulo) e o enrolamento secundário está conectado (estrela).
com um ponto central, e o número do grupo é (11) pontos.
2. Requisitos técnicos para transformadores do tipo seco
(1) Corpo do transformador tipo seco:

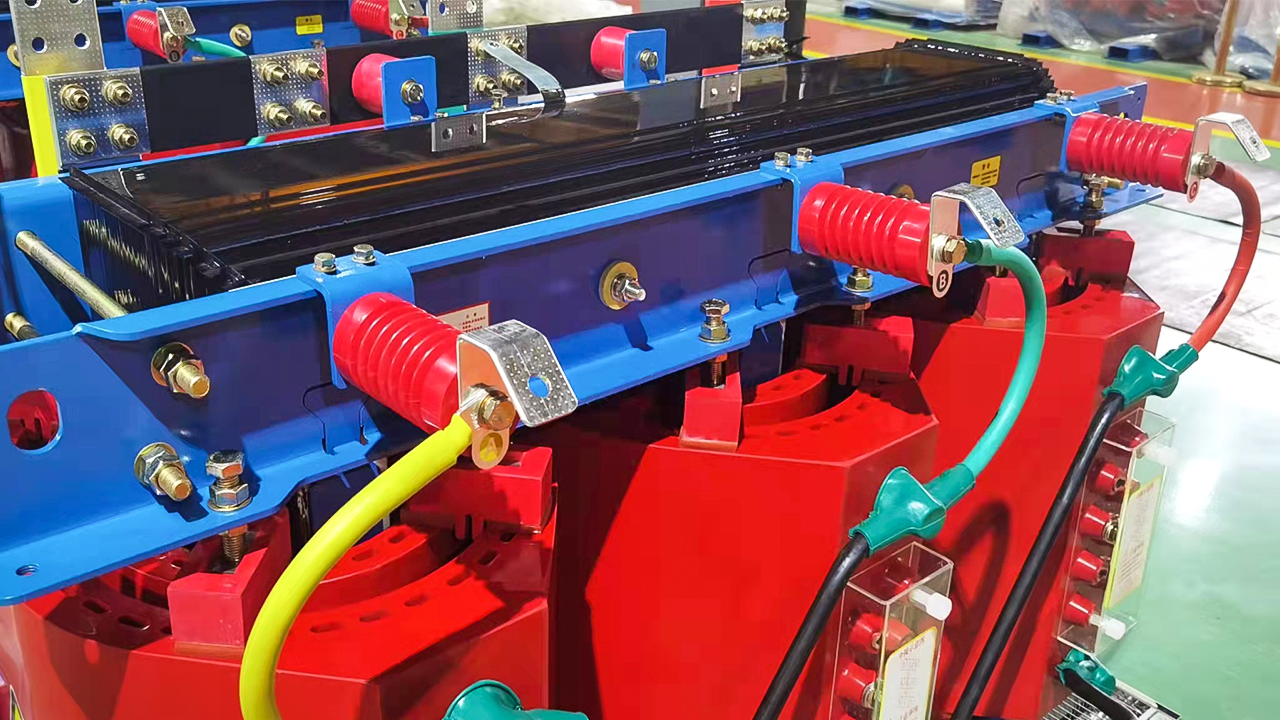

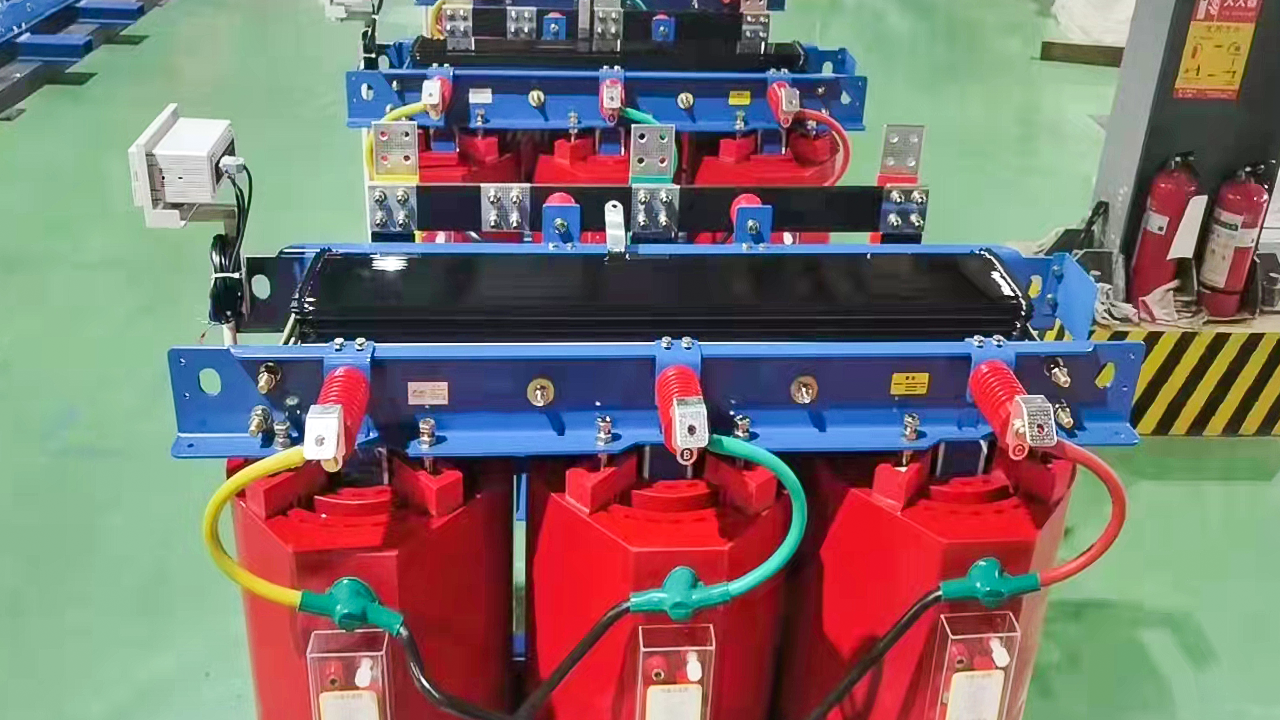

O enrolamento de alta tensão é feito de fio de cobre e o enrolamento de baixa tensão é feito de folha de cobre.
fibra de vidro de resina epóxi importada em pleno vácuo, com forte rigidez e resistência mecânica e boa resistência a curto-circuito. Os amperes-espiras de
as bobinas de alta e baixa tensão devem ser equilibradas. A mistura de fibra de vidro de resina epóxi tem o mesmo coeficiente de expansão térmica que os condutores de cobre,
garantindo que a bobina não rache. Possui forte desempenho de dissipação de calor. É equipado com um sistema de controle de exibição de temperatura que automaticamente
exibições a temperatura do enrolamento trifásico do transformador. Quando o limite de temperatura é atingido, o termostato pode enviar automaticamente um sinal
controlar partida e parada do ventilador, alarme de superaquecimento e proteção de ação, além de fornecer dois contatos passivos para abertura automática da subestação
fã exausto.
O núcleo de ferro e todas as peças metálicas expostas devem ser submetidas a tratamento antiferrugem. A placa de identificação é feita de aço inoxidável e os dados importantes
relacionado a o transformador está marcado na placa de identificação de acordo com os padrões nacionais. O invólucro montado é montado no local e o material do invólucro é
feito de inoxidável placa de aço. Possui interface de comunicação 485, que pode retransmitir o status operacional do transformador.

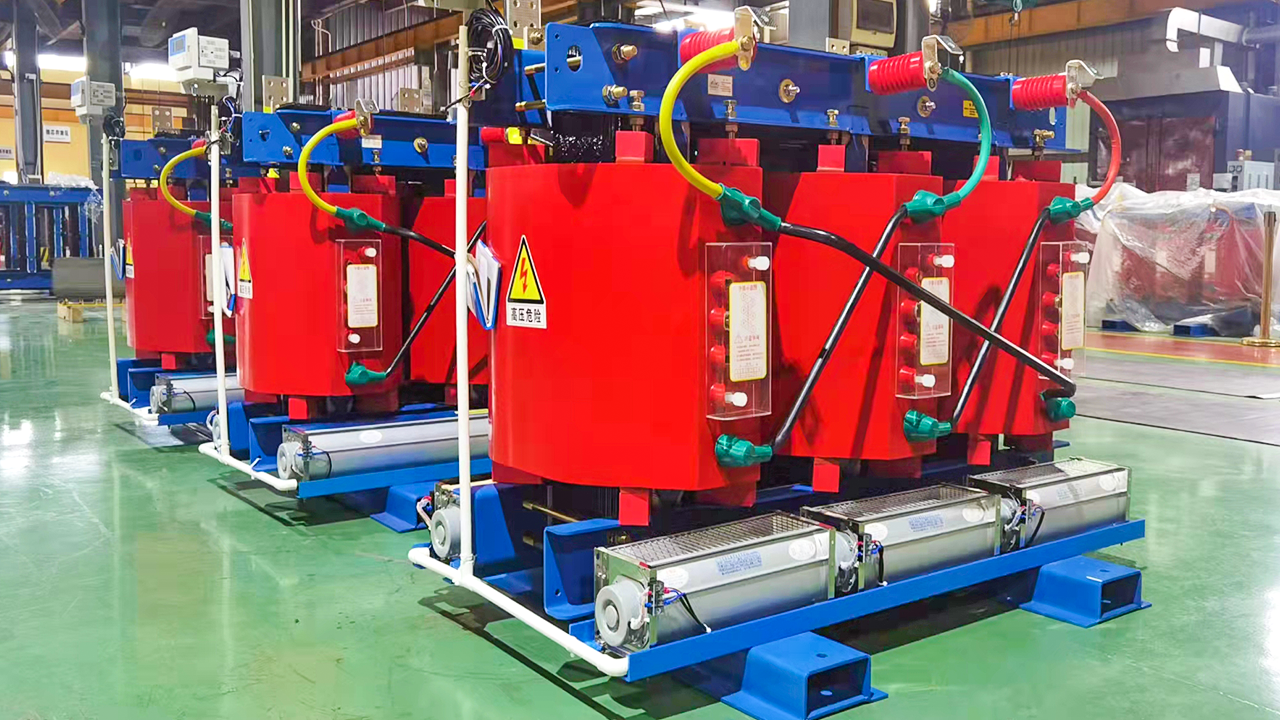

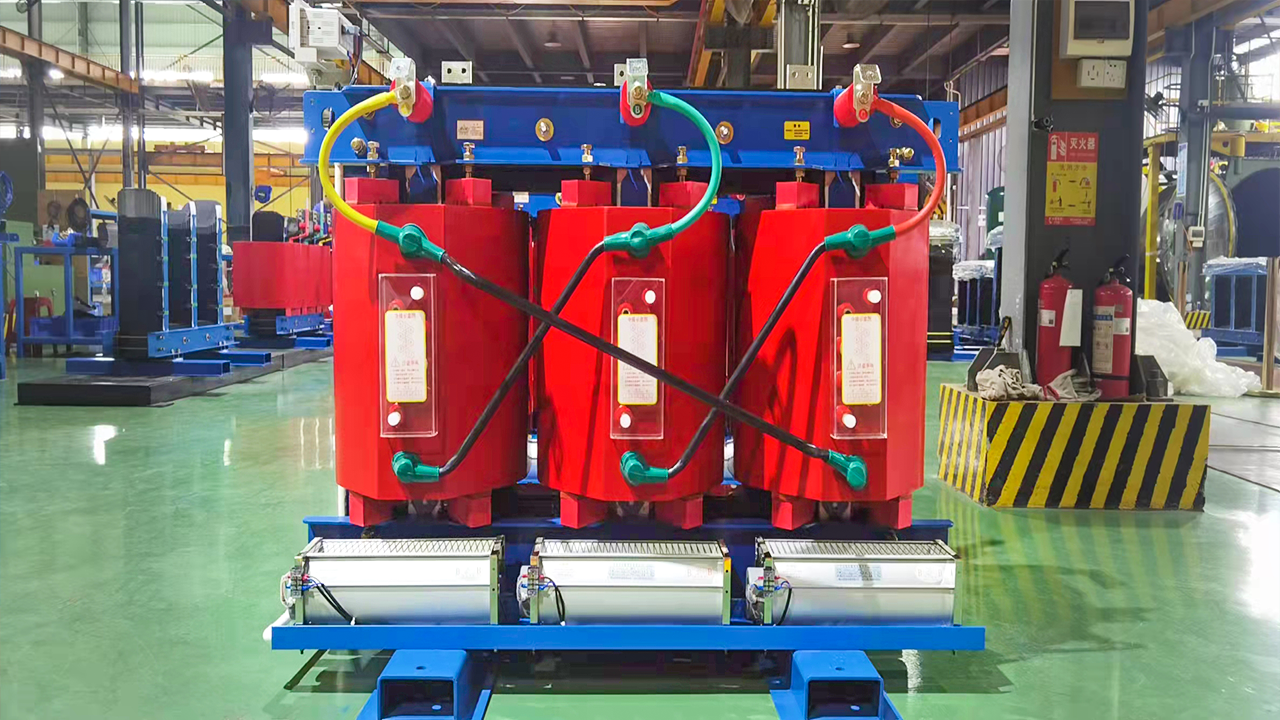

(2) O transformador tipo seco pode operar com 100% de carga sob a condição de que o ventilador não esteja funcionando sem superaquecimento; é permitido operar com
50% de sobrecarga sob a condição de que o ventilador esteja funcionando normalmente, sem superaquecimento, alarme ou disparo.
(3) Perda sem carga do transformador do tipo seco:
A perda sem carga é fabricada de acordo com o padrão nacional com erro negativo, não erro positivo, e deve estar em conformidade com a implementação mais recente
padrões da Shandong Electric Power Company.
(4) Índice de ruído:
O transformador de 2000KVA é inferior a 52ab quando o ventilador de operação normal não está funcionando.
(5) Distância de fuga:
Material orgânico não inferior a 20mmKV, porcelana não inferior a 18mm/KVo20, lado de alta tensão fase-terra e fase-fase segurança aérea líquida
folga (partes vivas) 2125mmo.
(6) A linha de entrada de alta tensão é um cabo que atende às necessidades das linhas de entrada superiores ou inferiores; a linha de saída de baixa tensão é um duto de barramento, que
é um linha de saída superior.
(7) O gabinete deve ser equipado com portas de acesso e janelas de inspeção na parte frontal e traseira para facilitar a inspeção das juntas nas diversas partes.
(8) Equipado com dispositivo de medição de temperatura e caixa de controle de temperatura; o microinterruptor na caixa de controle adota a precisão do fabricante
Fonte de alimentação 24V. Todos os componentes devem utilizar produtos do tipo isolamento reforçado certificados pelos “Dois Departamentos”.
(9) O terminal (10cm) do fio terra suspenso deve ser deixado em uma posição adequada, e o restante deve ser pintado com tinta da cor da fase correspondente.
(10) Em condições normais de trabalho e de carga, o transformador tem uma vida útil de 230 anos.
(11) Outros conteúdos não mencionados deverão ser implementados de acordo com GB6450-86.
