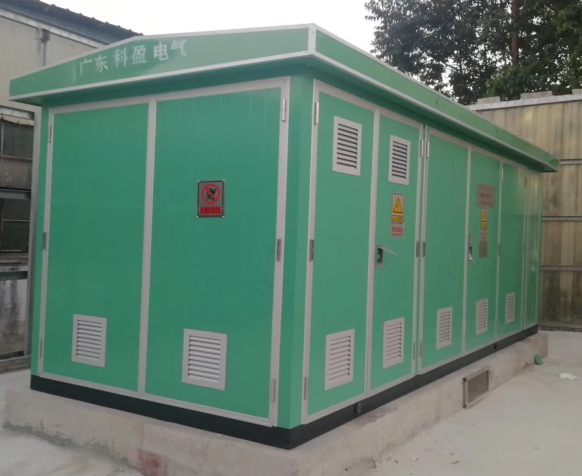

Subestação tipo caixa, também conhecida como subestação pré-instalada ou subestação pré-instalada. É um tipo de equipamento de comutação de alta tensão, transformadores de distribuição e equipamentos de distribuição de energia de baixa tensão, de acordo com o esquema de fiação deve ser organizado em um dos equipamentos de distribuição do tipo compacto interno e externo da fábrica, transformador abaixador, distribuição de energia de baixa tensão, e outras funções combinadas organicamente juntas, instaladas em uma umidade, ferrugem, poeira, rato, prevenção de incêndio, proteção contra roubo, isolamento térmico, caixa de aço móvel totalmente fechada, especialmente adequada para construção e transformação de rede urbana, é uma nova subestação após o surgimento da subestação civil. A subestação tipo caixa é adequada para minas, fábricas, campos de petróleo e gás e usinas eólicas. Ele substitui a sala de distribuição de energia civil original e a estação de distribuição de energia e se torna um novo conjunto completo de transformadores e dispositivos de distribuição.

dezembro 13, 2021
Todo o conhecimento essencial sobre transformadores de caixa, você será obrigado a colher depois de ler!


Transformador de caixa é a integração de equipamentos primários de alta e baixa tensão, transformador, equipamento secundário na fábrica em uma caixa externa de dupla camada, selada, anticorrosiva e móvel.

Subestação tipo caixa, também conhecida como subestação pré-instalada ou subestação pré-instalada. É um tipo de equipamento de comutação de alta tensão, transformadores de distribuição e equipamentos de distribuição de energia de baixa tensão, de acordo com o esquema de fiação deve ser organizado em um dos equipamentos de distribuição do tipo compacto interno e externo da fábrica, transformador abaixador, distribuição de energia de baixa tensão, e outras funções combinadas organicamente juntas, instaladas em uma umidade, ferrugem, poeira, rato, prevenção de incêndio, proteção contra roubo, isolamento térmico, caixa de aço móvel totalmente fechada, especialmente adequada para construção e transformação de rede urbana, é uma nova subestação após o surgimento da subestação civil. A subestação tipo caixa é adequada para minas, fábricas, campos de petróleo e gás e usinas eólicas. Ele substitui a sala de distribuição de energia civil original e a estação de distribuição de energia e se torna um novo conjunto completo de transformadores e dispositivos de distribuição.

A estrutura da caixa


A estrutura geral do transformador de caixa é dividida principalmente em três partes: aparelhagem de alta tensão, transformador e dispositivo de distribuição de baixa tensão.


Hexafluoreto de enxofre ou disjuntor a vácuo, interruptor de anel, interruptor de carga e fusível podem ser usados ​​para interruptores de alta tensão de acordo com os requisitos do sistema. Dispositivos de medição também podem ser instalados no lado de alta pressão. O lado de baixa tensão geralmente é instalado com a chave mestre e a chave do alimentador de ramal, e apenas algumas chaves de alimentação. Alimentação direta para o usuário final de baixa tensão. Também pode instalar capacitor de compensação, dispositivo de medição e assim por diante. Os transformadores de distribuição geralmente usam transformadores imersos em óleo ou secos.

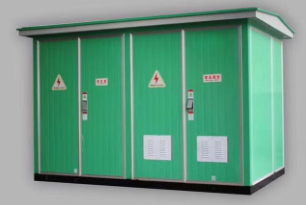

A câmara de alta tensão do transformador de caixa europeu é geralmente composta de interruptor de carga de alta tensão, fusível de alta tensão e pára-raios, etc., que podem interromper a operação de transmissão de energia e ter proteção contra sobrecarga e curto-circuito. A câmara de baixa tensão é composta de interruptor de ar de baixa tensão, transformador de corrente, amperímetro, voltímetro e assim por diante. Os transformadores geralmente usam S9 ou tipo seco.


O corpo da caixa tem duas formas, a saber, layout de forma de "olho" e layout de forma de "produto". A câmara de alta e baixa tensão disposta em forma de "malha" é ampla, o que é conveniente para realizar o esquema de alimentação de rede em anel com rede em anel ou conexão de fonte de alimentação dupla.

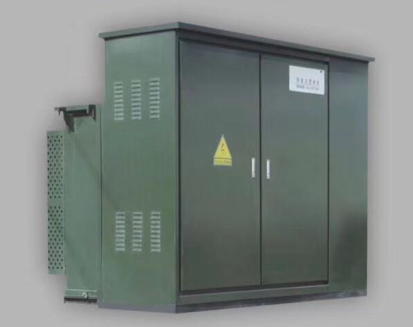

Transformador de combinação tipo caixa americana, sua estrutura é dividida em duas partes antes e depois, a frente do gabinete de fiação, gabinete de fiação inclui terminais de alta e baixa tensão, interruptor de carga de alta tensão, fusível de plugue, alça de operação do interruptor de torneira de alta tensão, nível de óleo medidor, medidor de temperatura do óleo, etc; A parte traseira é a caixa de óleo e dissipador de calor, enrolamento do transformador, núcleo de ferro, interruptor de carga de alta tensão, fusível do plugue estão no corpo do tanque. O corpo da caixa adota estrutura totalmente selada. A caixa integrada foi desenvolvida recentemente por fabricantes nacionais e não é amplamente utilizada. É uma estrutura de camada dupla, com câmaras de alta e baixa tensão colocadas acima da câmara do transformador


Transformador de caixa europeu, americano e integrado, cada um tem vantagens e desvantagens, o volume do transformador de caixa europeu é maior, interruptores e transformadores de alta e baixa tensão estão localizados em uma concha grande, condições de dissipação de calor ruins, necessidade de instalar dispositivo de exaustão mecânico. Transformador de caixa americano devido à placa de resfriamento do transformador de resfriamento externo direto, as condições de dissipação de calor são relativamente boas, mas sua forma é pior que a europeia, sua aparência é difícil de combinar com áreas residenciais e outros ambientes verdes. A mudança de caixa integrada cobre menos terreno, vantagens e desvantagens da mudança de caixa americana semelhante. Além disso, a caixa integrada americana só pode fazer a seguinte capacidade de 630kVA, a caixa europeia pode ser de até 1250kVA.


Os tipos comuns de subestações de caixa são divididos em três categorias

(1) Modelo de quadro de alta tensão;

(2) modelo de gabinete do transformador tipo seco;

(3) Modelo de quadro de baixa tensão.


O significado das três primeiras letras é:

tipo Z-combinado; B- Subestação; N(W)- Interior (exterior, opcional); X - caixa; Y-móvel.


Operação e manutenção do transformador de contêiner

(I) Requisitos básicos para operação do transformador de caixa

1. O piso dos equipamentos tipo caixa deve ser colocado em local mais alto, não em local baixo, para não afetar o funcionamento da água da chuva que despeja na caixa. Ao despejar a plataforma de concreto, deve haver uma lacuna. Facilitar a colocação de linhas de entrada e saída de cabos.

2, caixa e rede de terra deve ter dois conexão confiável, caixa de aterramento e zero pode compartilhar uma rede de terra, rede de terra é geralmente na fundação dos quatro cantos da pilha de terra e, em seguida, conectado em um.

3, equipamento de caixa não pode ser empilhado ilegalmente, para garantir a ventilação e operação de necessidades de inspeção de equipamentos elétricos, mudança de caixa para resfriamento de circulação de vento natural, porta da sala do transformador não deve ser bloqueada.

4. Interruptor de anel e transformador no dispositivo de distribuição de energia de alta tensão. Pára-raios e outros equipamentos devem ser regularmente patrulha de manutenção, encontrados defeitos no tempo de reparo, teste de rosto preventivo de isolamento regular. Desengate o intertravamento mecânico corretamente e opere com haste isolante.


(2) Inspeção e manutenção do transformador de caixa A inspeção e manutenção do transformador de caixa deve ser realizada regularmente (pelo menos uma vez por mês) de acordo com o ciclo de inspeção e manutenção para testar a temperatura na conexão do cabeçote do terminal do cabo, verificar o funcionamento do equipamento, e testar a face quando necessário.


Os itens de inspeção geral são os seguintes:


1, a fundação está presa, o buraco está bloqueado, o gabinete não tem umidade.

2, o dispositivo de aterramento está completo, boa conexão. Verifique se a resistência de aterramento atende aos requisitos.

3. Não há mudança no ambiente externo. Se impactar no trânsito e na segurança dos pedestres.

4. Verifique a carga de cada alimentador. Equilíbrio de carga trifásico ou fenômeno de sobrecarga, interruptor aberto e fechado, indicação do instrumento está correta, dispositivo de controle está funcionando normalmente.

5, caixa de mudança de caixa de poeira troca de poeira interna uma vez a cada dois anos, câmara de alta pressão, superfície do gabinete da câmara de baixa pressão e a superfície da caixa pode ser limpa com pano úmido, pó de transformador interno ou pó de aspirador de pó.

6. Manutenção diária e revisão geral do ventilador, verifique o funcionamento do ventilador. Se o ventilador não estiver funcionando, use o controlador de temperatura e umidade para ajustar a temperatura abaixo da temperatura existente e ligue o ventilador para verificar.

7. Manutenção e revisão do mecanismo de operação elétrico do interruptor de alta tensão e do interruptor de baixa tensão

(1) Verifique o ponteiro do barômetro. Seja na área verde. Se estiver na área vermelha, abra e feche o interruptor. Informe o fabricante para tratar imediatamente.

(2) lubrificação de peças mecânicas, pode usar graxa de lítio geral (manteiga) lubrificação após a separação e teste de operação de fechamento.

(3) Cabo, teste de rotina do pára-raios de acordo com os requisitos de teste de rotina, teste de isolamento e teste de corrente de fuga do cabo, pára-raios.

8, teste de rotina auxiliar de teste de rotina do controlador de temperatura e umidade; Teste de rotina do dispositivo de alarme de fumaça; Fixação e inspeção do bloco de terminais: fixação e inspeção de peças padrão.

9, manutenção do bloco de terminais, devido à expansão e contração térmica, o bloco de terminais pode se soltar, a inspeção anual deve ser todos os terminais na sala de terminais reapertados. Nota: Antes de reapertar, confirme se o circuito CA primário e o circuito de controle secundário estão desligados para evitar choque elétrico!

10, manutenção das questões de mudança de caixa que precisam de atenção

(1) a porta da caixa é fornecida com um mecanismo à prova de vento, é para garantir que ela seja mantida em um estado totalmente aberto de um mecanismo, feche a porta da caixa deve ser levantada pela raiz do mecanismo à prova de vento e, em seguida, feche a porta pode não arraste, evite a deformação do mecanismo ou da porta, afete o uso normal da mudança de caixa!

(2) Após a operação manual local da chave de carga de alta tensão, a alavanca de operação da chave de carga deve ser recolocada no suporte da maçaneta dentro da porta externa. Para que não seja perdido.

(3) Quando o loop de espera do gabinete de rede em anel de alta tensão não estiver conectado aos cabos temporariamente, o loop de espera deve ser bloqueado antes que o gabinete de rede em anel seja ligado, ou o bloco de cabo deve ser bloqueado com a tampa de isolamento de suporte para evitar acidentes!

(4) A tampa à prova de poeira equipada com gabinete de rede de anel na fábrica não pode ser usada em vez da tampa de isolamento!

(5) Não é permitido inserir nenhum plugue de curto-circuito no orifício de teste durante a operação. Caso contrário, o sensor de tensão pode ser danificado.

(6) O interruptor de isolamento de baixa tensão só pode ser operado na posição destravada. Não puxe com força!

Funcionamento correto da troca de caixa

1. Operação de fechamento

Feche a porta da sala de cabos -- chave de aterramento separada -- feche a chave de carga.

2, operação de freio

Interruptor de carga separado -- feche o interruptor de aterramento -- abra a porta da sala de cabos.

(1) Cuidados durante a operação

(1) Ao realizar a operação de abertura e fechamento do interruptor de carga, o interruptor deve ser empurrado para a posição final de abertura ou fechamento. Não afrouxe ou puxe a alavanca de operação antes que a chave seja concluída, caso contrário, o retorno da mola prejudicará o operador.

(2) Ao realizar a operação de abertura e fechamento do interruptor de carga, a alavanca de operação deve estar para fora para evitar ferimentos ao operador durante a operação.

(3) Antes da operação liga e desliga do interruptor de carga, o botão de comutação manual elétrico no lado superior esquerdo do painel da unidade correspondente deve ser puxado para fora e fixado na posição manual girando-o 90° antes do manual operação do interruptor de carga pode ser realizada, caso contrário, o mecanismo pode ser danificado.

Método de solução de problemas para a causa da falha

(a) : o disjuntor do quadro não pode ser fechado

1. A malha de controle está com defeito.

2. O botão vermelho no painel não é reiniciado após a ação do dispositivo de disparo inteligente.

3. O mecanismo de armazenamento de energia não armazena energia

Método de eliminação

1. Use um multímetro para verificar o ponto de circuito aberto.

2. Descubra a causa do desarme e pressione o botão de reinicialização após a solução de problemas.

3. Armazenamento de energia manual ou elétrica.

(dois): disjuntor de caixa de plástico não pode fechar

1. O mecanismo não é reinicializado após o disparo.

2. O disjuntor tem bobina de subtensão, mas não tem alimentação na extremidade de entrada.

Método de eliminação

1. Descubra a causa do desarme e reinicie após a resolução de problemas.

2. Carregue a extremidade de entrada, reinicie a alça e feche o interruptor.

(3) o disjuntor saltará quando estiver fechado

1. O loop de saída está em curto-circuito

Método de eliminação

1. Não deve fechar repetidamente, deve descobrir a falha, eliminar e depois fechar.

(4) O gabinete do capacitor não pode ser compensado automaticamente

1. A alimentação da malha de controle desaparece.

2. O cabo de sinal atual não está conectado corretamente.

Método de eliminação

1. Verifique o circuito de controle e restaure a fonte de alimentação.


Como encaixotar o transformador tipo caixa de construção do transformador?

Construção do dispositivo de aterramento do transformador de caixa

1, subestação de caixa em torno da rede de aterramento, rede de aterramento e edifícios circundantes conectados à rede de aterramento.

2. A profundidade enterrada e os requisitos de soldagem do dispositivo de aterramento devem atender aos requisitos de projeto e especificações relevantes.

3. Após a instalação do dispositivo de aterramento, é necessário testar a resistência do aterramento em tempo ensolarado e quando a umidade do solo atingir as especificações. Se houver um dispositivo de aterramento cuja resistência de aterramento não atenda aos requisitos, adicione o pólo de aterramento e o barramento de aterramento correspondentes de acordo com os requisitos até que a resistência de aterramento atenda aos requisitos de projeto.

4. A conexão entre o dispositivo de aterramento e o equipamento deve ser confiável e bonita.


Construção de instalação de subestação de caixa externa

1. Pedido de aprovação: solicite os materiais e equipamentos correspondentes de acordo com os requisitos e requisitos de uso do desenho do transformador de caixa fornecido pelo fabricante do transformador de caixa e forneça o modelo do equipamento ao departamento de fornecimento de energia antes de solicitar o transformador no transformador de caixa , e reporte ao departamento de fornecimento de energia para aprovação.

2. Fiação: Após investigação no local, determine o ponto de linha de entrada razoável da fonte de alimentação de 10kV e prepare o esquema de construção de recepção de energia correspondente

3, embutido: construção de fundação de subestação tipo caixa, componentes correspondentes embutidos e tubo de aço de proteção de cabos.

4. Instalação: após a fundação atingir mais de 70% da resistência do projeto, o transformador tipo caixa chega ao local para inspeção primeiro. O equipamento pode ser instalado somente depois que os acessórios estiverem completos, o equipamento estiver intacto e não houver ferrugem ou danos mecânicos. Nesse processo, devemos ainda atentar para a manutenção da fundação.

5. Verificação: após a conclusão da construção do transformador de caixa, a unidade de construção deve primeiro realizar o autoajuste e a autoinspeção do equipamento e, em seguida, relatar à unidade de construção para confiar ao departamento de teste a qualificação do teste para entrar na subestação da caixa de teste .
