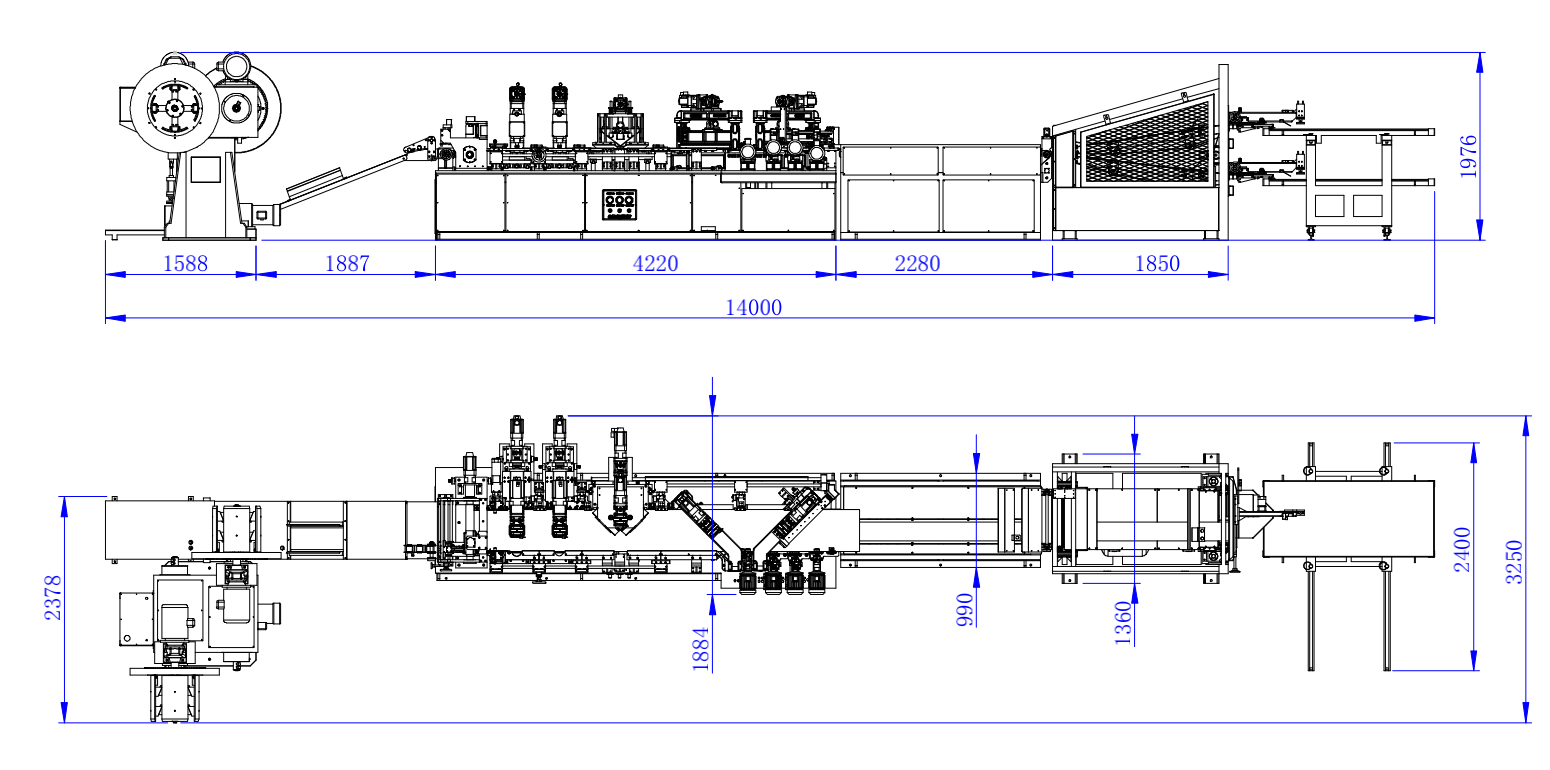

CAH(23)-400DO: A linha de corte longitudinal é um equipamento especial para a produção de núcleo de transformador, é nossa última geração de linha de cisalhamento cruzado. Esta linha de produção é usada para cisalhamento, perfuração em O e entalhe em V da folha do núcleo do transformador.
O ponto especial desta linha é que dois O perfurador e um entalhe em V podem funcionar para Folha York com dois andares empilhamento;Pode produzir peças do núcleo do transformador com 3, 5, 7 etapas na direção vertical e 3, 5, 7 etapas na horizontal direção.

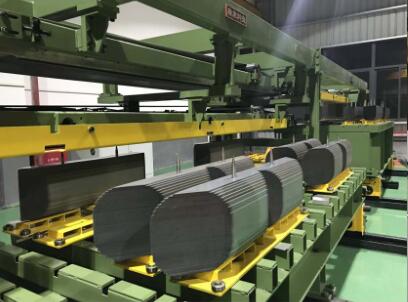

Depois que o material da bobina de chapa de aço silício é perfurado e cortado em certa forma e tamanho por esta linha de produção, o trabalho de classificação e acabamento é concluído no final da linha de produção e é empilhado automaticamente em 2-4 colunas e usado para o conjunto do núcleo.
Esta linha de produção adota sistema de controle avançado para garantir a operação precisa e estável da linha de produção. O terminal de operação embutido pode completar a configuração de parâmetros de forma rápida e conveniente.
Inscrição:Esta máquina é especial para fabricação de laminação de transformadores.
◪ O corpo da máquina é soldado com aço de alta qualidade e com componente de puncionamento e cisalhamento de fundição. A superfície de instalação é feita de chapa de aço espessada. A estrutura é sólida e firme, e o problema oculto de deformação é eliminado pelo tratamento térmico.
◪ A máquina de puncionamento e corte é feita principalmente de peças fundidas de alta qualidade, que nunca serão deformadas, o que é propício para garantir a precisão de corte e melhorar a vida útil da ferramenta; Ao mesmo tempo, elimine efetivamente a vibração e o ruído do cisalhamento de impacto.
◪ Sistema de alimentação e alimentação otimizado, desempenho estável e confiável, para garantir que a chapa de aço silício possa ser entregue em alta velocidade.
◪ O mecanismo de perfuração e cisalhamento é acionado por servo motor de alta resposta, que é preciso e eficiente.
◪ A perfuração e cisalhamento são feitos de liga dura de alta qualidade, com longa vida útil e pouco desgaste.
◪ O sistema de controle elétrico da Siemens é adotado para realizar a determinação precisa de cisalhamento longo, controle de circuito fechado completo, detecção online e ajuste fino automático.
◪ O mecanismo de ajuste de largura é acionado por servo motor e controlado por computador para realizar o ajuste automático de largura.
O alimentador dianteiro e traseiro é composto de rolo de alimentação superior e inferior e rolo de medição, a unidade de alimentação adota o sistema de controle de movimento alemão Siemens Simotion. Este equipamento adota o design de mecanismo de material de empurrar e puxar servo de posicionamento central mais avançado; O rolo de alimentação é feito de material de poliuretano, comprimento de medição do codificador e controle servo de circuito fechado, a velocidade de alimentação normal é de 0-180 m/min, a velocidade de alimentação mais alta é de 240 m/min. O alimentador frontal tem a função de empurrar o material, e o alimentador traseiro tem a função de puxar o material. Os dois alimentadores podem trabalhar de forma síncrona para manter o material no canal em movimento.

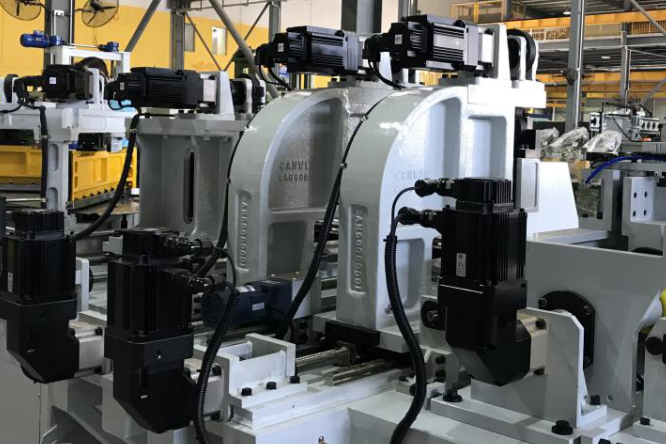

Esta máquina tem dois conjuntos de O-Punch e V-Punch, um conjunto de O-Punch, eles são acionados por servo motor pode realizar a etapa de movimento lateral, dois conjuntos de V Notch face a face instalados em ambos os lados do O punch, acionado por servo motor pode realizar o movimento longitudinal da etapa;
O design pode cortar o garfo e a borda separadamente, economizando materiais para os clientes.
Dois conjuntos de seções de cisalhamento são instalados em uma placa fixa a 45 graus e 135 graus. A placa fixa é instalada no bloco deslizante do trilho de guia paralelo móvel e a placa fixa pode se mover horizontalmente através do acionamento do servo motor;
A seção de tesouras inclui: tesouras de +45° e tesouras de 135°, mesa de deslizamento transversal e rolo de descarga. A estrutura dos dois grupos de máquinas de cisalhamento são feitas de fundição. O cisalhamento é acionado pelo servo motor Siemens com alta eficiência e baixo ruído.
A ferramenta (matriz) adota ferramenta de corte de liga dura, cada tempo de moagem usa mais de 1 milhão de vezes. Com mecanismo de ajuste de profundidade, para que a ferramenta possa ser ajustada após o desgaste.
Toda a linha adota posicionamento central e ajuste de largura centralizado para se adaptar a diferentes larguras de transmissão de material de folha.
Feedback de posição do codificador e exibição de posição do indicador de posição. O mecanismo de ajuste de largura adota acionamento de fuso de esferas para alcançar a articulação de ajuste de largura centralizada de toda a linha. O dispositivo de ajuste de largura também está equipado com um dispositivo de alarme de bloqueio para realizar a suspensão de toda a máquina quando o material é arqueado.
