Fabricantes profissionais personalizados de linha de corte de robô inteligente AI dos fabricantes da China-CANWIN

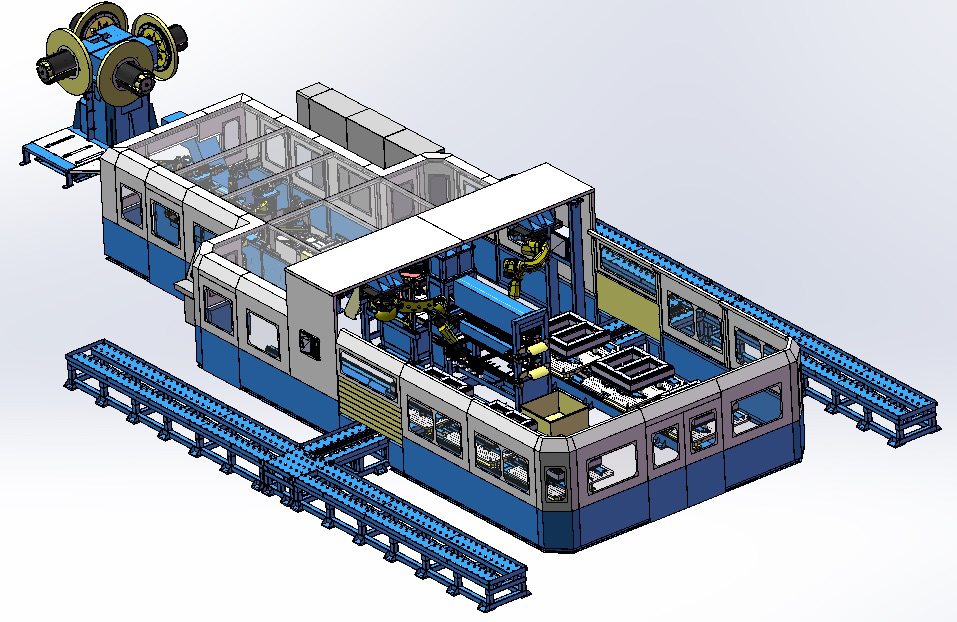

O centro de processamento de núcleo de ferro CANWIN é composto por sistema de controle de movimento Siemens e servo motor, mecanismo de laminação de robô duplo suspenso, plataforma de troca de servo de seis estações e canal de logística de estação dupla. Combinado com a linha de corte longitudinal de alta velocidade do tipo espaçador Keying 1250, o sistema de armazém inteligente MES conecta-se perfeitamente com o centro de processamento de núcleo de ferro. Resolveu efetivamente os problemas de apenas cortar e não empilhar linhas de corte horizontais no passado, exigindo manuseio repetido por veículos de transferência, pré-posicionamento problemático de laminações mecânicas de treliça, baixa eficiência de trabalho, grande ocupação de terreno e necessidade de mão de obra! Especialmente adequado para produção padronizada de superempresas na futura indústria de energia (com grande produção anual).
Aplicação de máquina empilhadora de laminação de transformador
Como um dos fabricantes mais profissionais de laminação de transformadores na China, a Canwin se especializou na fabricação de laminação de transformadores por mais de 20 anos. máquina de empilhamento de laminação de transformador é especial para fabricação de laminação de transformadores.
1. Baixo custo, pode ser operado por 1 pessoa.
2. Compacto, é necessária apenas uma posição de 12 metros x 24 metros.
3. Alta eficiência, pegando 7 peças de uma vez, robôs duplos podem pegar 14 peças de uma vez.
4. Baixa perda de material, sem necessidade de trabalho manual pesado e danos mínimos às chapas de aço silício.
5. Alta taxa de utilização de material, sem excesso de desperdício e automaçãoempilhados alicamente após o corte.
6. Tecnologia de processamento avançada e equipamentos genuínos da Indústria 4.0.
7. O corpo da máquina é soldado com aço de alta qualidade e com puncionamento de fundição e componente de cisalhamento. A superfície de instalação é feita de chapa de aço espessada. A estrutura é sólida e firme, e o problema oculto de deformação é eliminado pelo tratamento térmico.
8. A máquina de puncionamento e cisalhamento é feita principalmente de peças fundidas de alta qualidade, que nunca serão deformadas, o que contribui para garantir a precisão do cisalhamento e melhorar a vida útil da ferramenta; Ao mesmo tempo, elimina efetivamente a vibração e o ruído de cisalhamento de impacto.
9. Sistema de alimentação e alimentação otimizado, desempenho estável e confiável, para garantir que a chapa de aço silício possa ser entregue em alta velocidade.
10. O mecanismo de puncionamento e cisalhamento é acionado por servo motor de alta resposta, que é preciso e eficiente.
11. A punção e cisalhamento são feitos de liga dura de alta qualidade, com longa vida útil e pouco desgaste.
12. O sistema de controle elétrico Siemens é adotado para realizar a determinação precisa de cisalhamento longo, controle de circuito fechado completo, detecção on-line e ajuste fino automático.
13. O mecanismo de ajuste de largura é acionado por servo motor e controlado por computador para realizar o ajuste automático de largura.
Principais parâmetros técnicos dolinha de produção cortada em comprimento:
1. Faixa de processamento:
Espessura: 0,18-0,35 mm
Largura da folha: 80-440 mm (folha comum)
80-400mm (cisalhamento escalonado)
Comprimento: 400-1500mm
2. Requisitos de bobina usados nesta linha de produção de corte sob medida:
Tolerância de largura: ± 0,1 mm
Rebarbas: 0,02 mm ou menos
Desvio de grau S: ≤0,2 mm em uma direção dentro de 2.000 mm
Ondulação do material: altura da onda local ≤1mm
O material não pode ter manchas de ferrugem, desvio de espessura ≤0,02 mm
3. Precisão desta linha de produção de corte longitudinal de alta velocidade:
Tolerância de comprimento: ± 0,2 mm;
Tolerância de ângulo: ±0,025°
Rebarbas: 0,02 mm ou menos
4. Velocidade de alimentação: velocidade de alimentação de trabalho 150m/min
5. Vida útil da ferramenta: cortadores horizontais não inferiores a 1 milhão de vezes (uma lâmina retificada uma vez);
Material de metal duro
V Cortadores não menos que 800.000 vezes (uma lâmina retificada uma vez);
Material de metal duro
O Cortadores não inferiores a 500.000 vezes de ferramentas de puncionamento (uma lâmina retificada uma vez).
Material de metal duro
6. Capacidade total de instalação: cerca de 40Kw
7. Consumo total de ar: 0,2 m3 / min
8. Condições de Trabalho:
(1) A temperatura não é superior a 40°C;
(2) Flutuação de tensão 380V±10%;
(3) a frequência 50 Hz
9. Com função de piso longitudinal
11. Direção de operação: linha direita (de frente para o equipamento pela lateral da estação de controle principal, direção de alimentação da esquerda para a direita).
12.O tipo de segmento de cisalhamento: passo longitudinal 5, passo longitudinal 7;
O nome do número de série é a quantidade do fabricante ou país
Servo controlador CA 20 Siemens, Alemanha
Diâmetro interno da bobina: 500mm
Diâmetro externo máximo da bobina: 1200mm
Carga máxima por cabeça: 2 toneladas
Velocidade de desenrolamento: ajuste em sincronia com a alimentação
O desbobinador adota regulação de velocidade contínua e síncrona para acompanhar a descarga, tensão hidráulica, freio a disco e rotação elétrica. Com mesa deslizante automática, um cabeçote de alimentação pode ser instalado em vários rolos de material; O desenrolador é montado em uma plataforma móvel e a porta de alimentação é equipada com luz vermelha de posicionamento para garantir que o material esteja no centro do canal de alimentação.
2. Dispositivo buffer de guia
Nenhum modo de buffer de guia pit (tipo pit), com sistema de desenrolamento, posicionamento vermelho e outros componentes.
Usando a tecnologia patenteada de modelo de utilidade da nossa empresa,

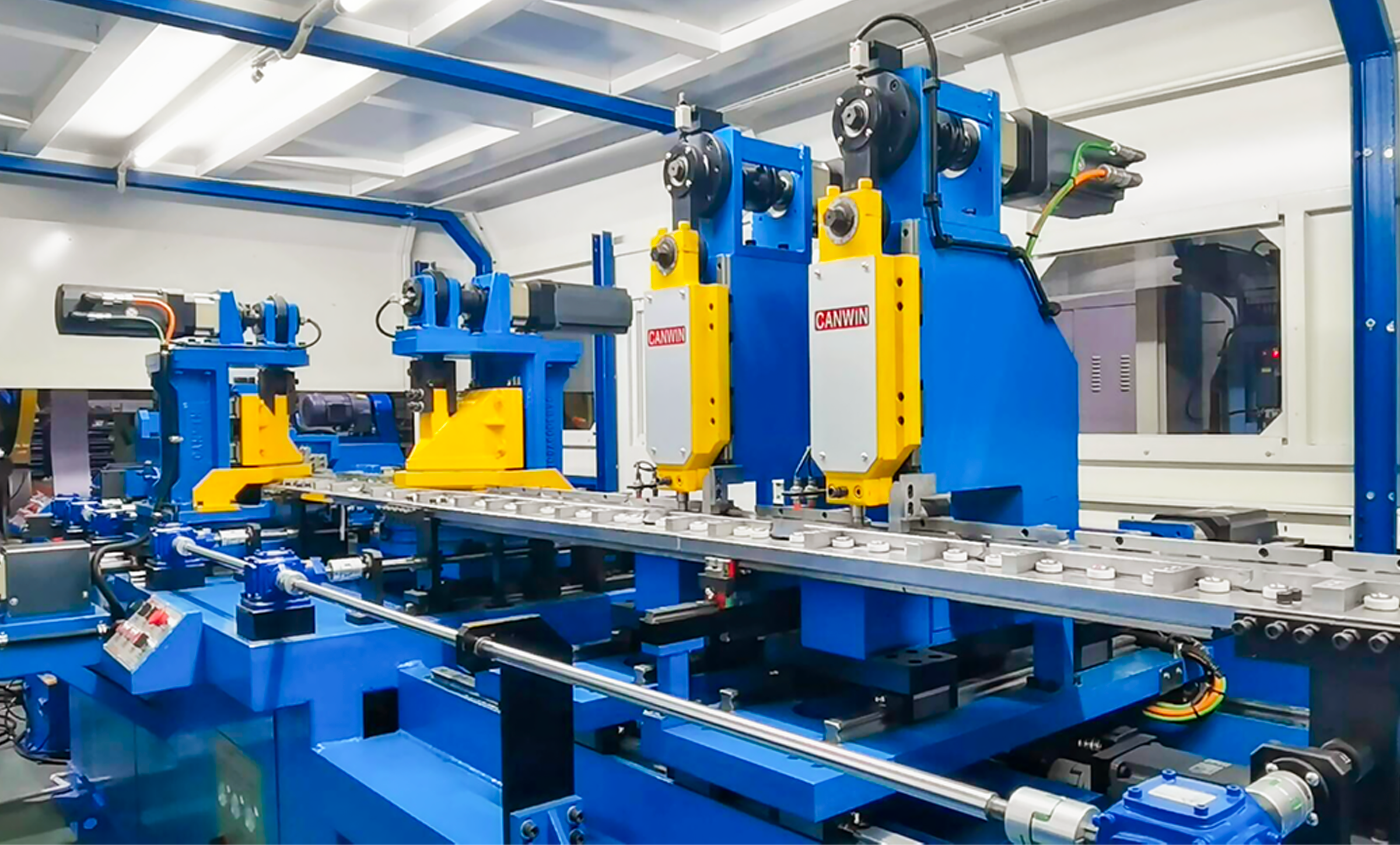

A seção de punção adota fundição dúctil em lote e adota centro de usinagem de cinco eixos para processamento e conformação única após eliminar a pressão. Trilho de guia linear quadrado importado; Acionamento por servo motor para puncionamento e cisalhamento de O, alta eficiência e baixo ruído. A ferramenta (matriz) adota uma ferramenta de corte de liga dura, cada tempo de retificação não é inferior a 500.000 vezes.
Seção V Notch: usando a tecnologia de patente de modelo de utilidade da nossa empresa,
adota centro de usinagem de cinco eixos para processamento e conformação únicos após eliminar a pressão. Adote linear quadrado importado
Trilho guia; Faixa de puncionamento: ± 50 mm ao longo do centro da folha, entalhe em V usando acionamento por servo motor, alta eficiência e baixo ruído. A ferramenta (matriz) adota uma ferramenta de corte de liga dura, cada tempo de retificação é usado pelo menos 1 milhão de vezes.
O entalhe em V longitudinal foi movido por servo motor.
Usando a tecnologia patenteada de modelo de utilidade da nossa empresa,
A seção de corte adota fundição dúctil em lote e adota centro de usinagem de cinco eixos para processamento único
e formando após eliminar a pressão. Além do mais, usamos o trilho-guia linear quadrado importado.

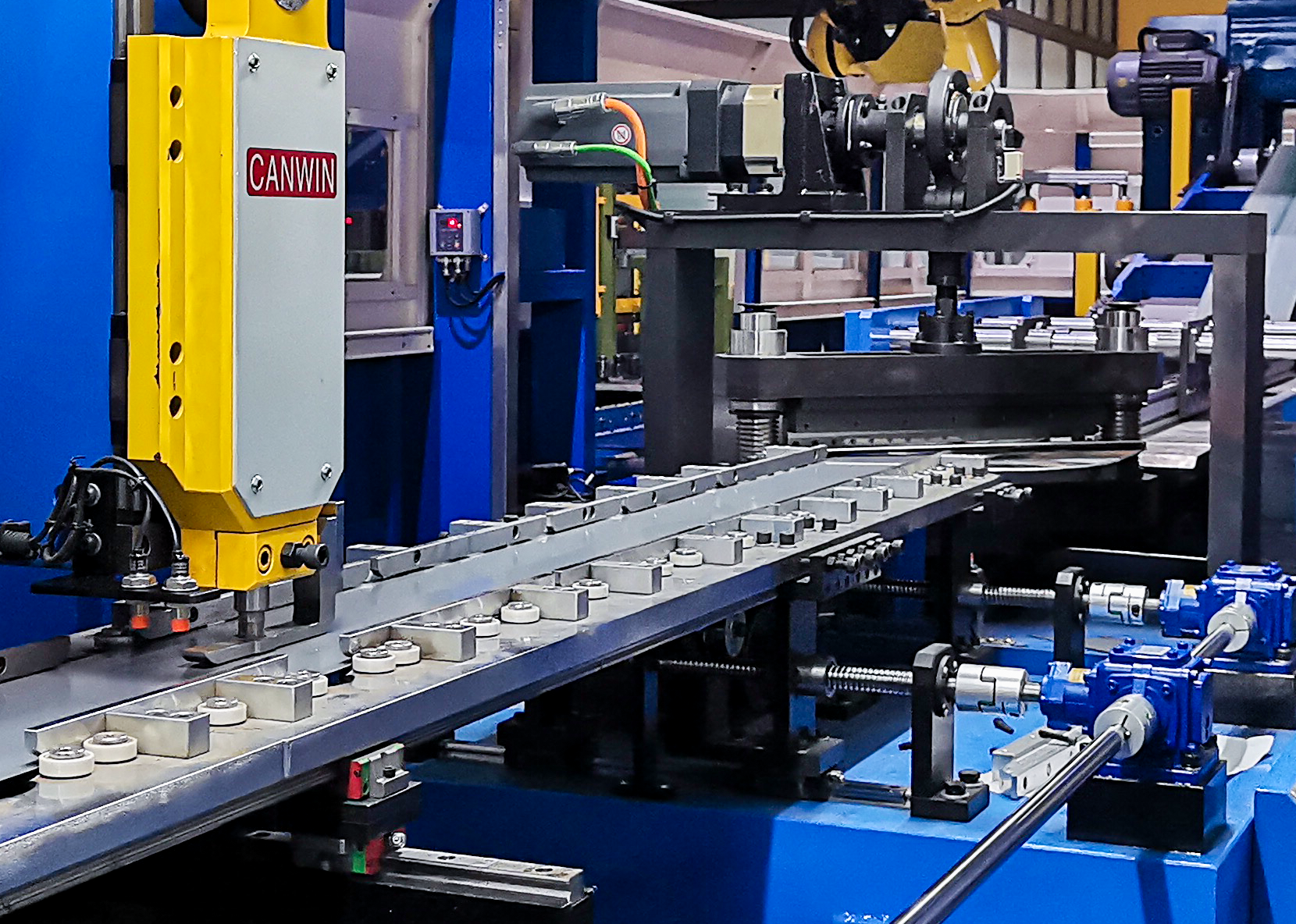

A seção do cortador inclui: tesoura de +45°, tesoura de -45°, mesa deslizante transversal, rolo de descarga e assim por diante.
Os cortadores adotam acionamento por servo motor, que é de alta eficiência e baixo ruído.
A ferramenta (matriz) adota uma ferramenta de corte de liga dura, cada tempo de retificação pode ser usado pelo menos 1 milhão de vezes.
Seção de corte por espessamento da soldagem de tubo retangular, mesa de corte por soldagem de placa de 50 mm de espessura, após recozimento eliminando tensão usando grande centro de usinagem de pórtico, uma formação de fixação, na perfuração do painel frontal, rosqueamento, chanframento, plano, ranhura, etc. o centro, para garantir que a posição relativa de cada localização do furo e orientar a instalação do altamente preciso! Este equipamento é especialmente projetado com linha de referência central de fio com autodiagnóstico , fácil de instalar e depurar e correção de dados de trilha de alimentação.
A pista adota um design aberto, composto por placa básica, trilho e rolamento cerâmico, o trilho guia é muito conveniente para limpar, a substituição do rolamento é mais conveniente;
Parte da posição inferior e superior do canal é fornecida com um dispositivo limitador, o material do centro do localizador até o meio, para evitar que o material bata;
O servo motor do mecanismo de ajuste de largura é acionado pelo parafuso esférico para obter a ligação centralizada de ajuste de largura de toda a linha de produção de corte longitudinal.
O dispositivo de ajuste de largura também está equipado com um dispositivo de alarme de bloqueio para realizar a suspensão de todo o aço silíciolaminação de transformador máquina de empilhamento quando o material é arqueado.
O centro de usinagem adota a patente de invenção Guangdong Canwin [CN03990731A] tecnologia de material push and pull e tecnologia de cisalhamento traseiro, resolvendo efetivamente a alimentação de alta velocidade do material de 0,18 mm do problema de entupimento e precisão de cisalhamento, ao mesmo tempo melhorando significativamente a taxa de utilização do material.
O dispositivo de alimentação da cauda e o micro controle de tensão são instalados nos dois trilhos-guia paralelos, que podem ser trocados automaticamente para diferentes finalidades; Quando a bobinadeira estiver concluída, o equipamento irá parar automaticamente de funcionar, neste momento a roda de pressão do mecanismo de microtensão é levantada, e a roda de alimentação traseira é trocada para o material de fixação superior através do cilindro de mudança, e então continua para corte o material da cauda; O comprimento de cisalhamento da cauda pode ser definido, o rolo de alimentação inferior é uma haste de aço de precisão com codificador.
8.Plataforma de descarga
Posicionamento central, guia de limite em liga embutida, longa vida útil, desgaste resistindo& durável! O motor de descarga é controlado pelo servo motor Siemens.

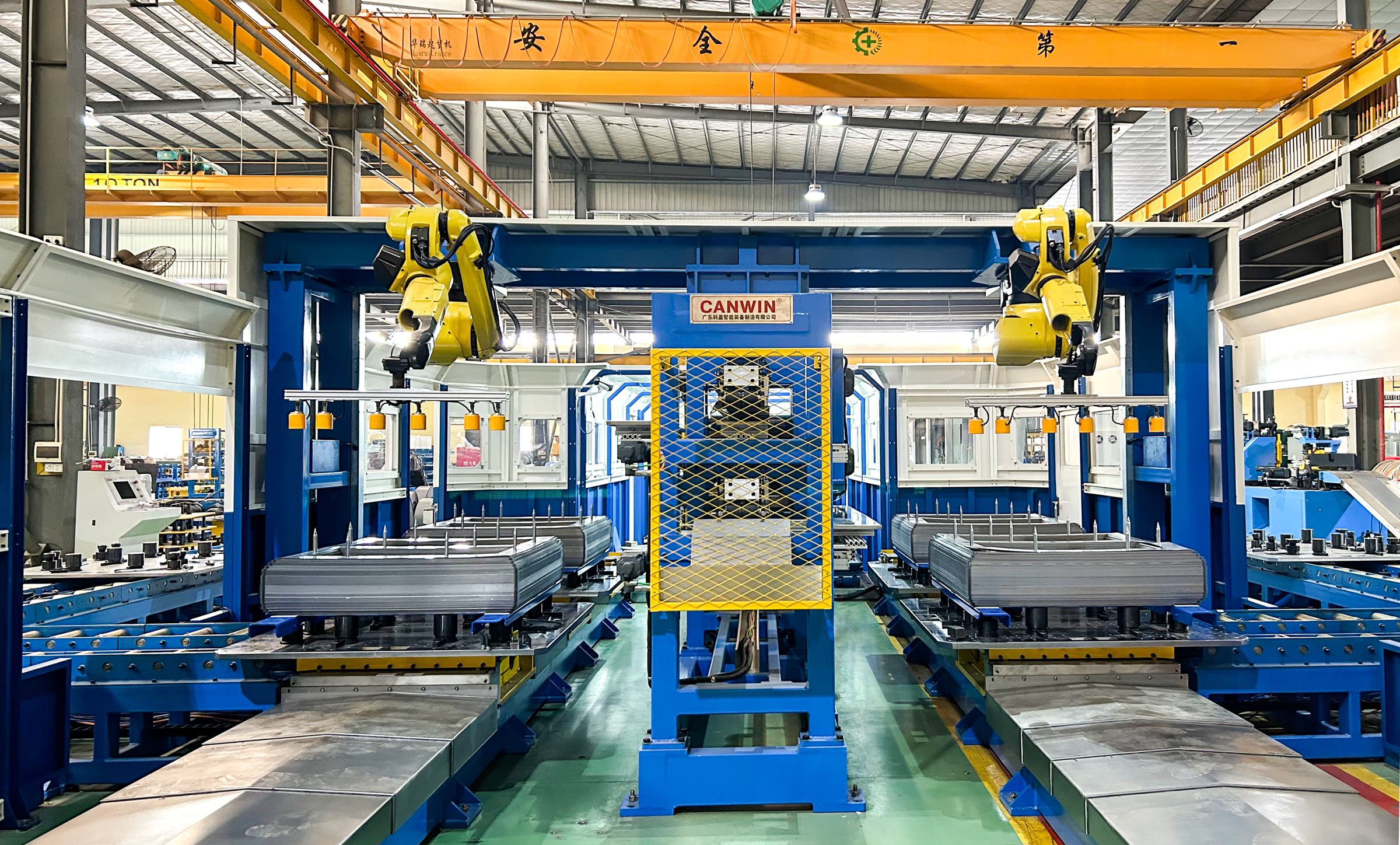

A parte superior e inferior do servo motor podem ser concluídas com classificação precisa de materiais, empilhando 5 ou 7 peças por vez; A plataforma de alimentação adota servo motor Siemens para realizar a troca automática, que pode atender aos requisitos de 5/7 peças extraídas pelo robô por vez.
A agulha de posicionamento é instalada na plataforma de laminação automática e o núcleo do transformador é instalado na plataforma de laminação para atender aos requisitos de laminação; O centro de usinagem possui seis plataformas de empilhamento, que são instaladas em trilhos deslizantes controlados por servomotores móveis e podem ser acionadas automaticamente;
12. Canal de saída principal
O núcleo empilhado pode ser rapidamente transferido para o canal através deste mecanismo e, em seguida, o processamento do trabalho de acompanhamento; O centro de processamento pode continuar a funcionar, não influenciará a produção normal.
12. Canal de saída principal
O núcleo empilhado pode ser rapidamente transferido para o canal através deste mecanismo e, em seguida, o processamento do trabalho de acompanhamento; O centro de processamento pode continuar a funcionar, não influenciará a produção normal.
12. Canal de saída principal
O núcleo empilhado pode ser rapidamente transferido para o canal através deste mecanismo e, em seguida, o processamento do trabalho de acompanhamento; O centro de processamento pode continuar a funcionar, não influenciará a produção normal.
13. Sistema de controle elétrico
Toda a linha adota controlador de movimento Siemens simotionD435, servo motor da série S110, BUS ao controle. Com interface do sistema de gerenciamento MES, que é muito conveniente para coletar dados de produção para o sistema de gerenciamento da plataforma de produção e realizar produção e monitoramento inteligentes;
Peças de reposição em geral:
1. O interruptor fotoelétrico e o interruptor de proximidade de toda a máquina são 1:1 como peças sobressalentes.
2. Matriz de perfuração e entalhe em V, tesouras horizontais são equipadas de acordo com 1:1.
