Alam mo ba kung anong mga kondisyon ang kinakailangan para sa parallel na operasyon ng mga transformer?

Ang parallel na operasyon ng mga transformer ay nangangahulugan na ang pangunahing windings ng dalawa o higit pang mga transformer ay konektado sa parallel sa busbar ng parehong boltahe, at ang pangalawang windings ay konektado sa parallel sa busbar ng isa pang boltahe.




Ang kahulugan nito ay: kapag nabigo ang isang transpormer, ang iba pang mga transformer na tumatakbo nang magkatulad ay maaari pa ring magpatuloy na gumana upang matiyak ang pagkonsumo ng kuryente ng mahahalagang gumagamit; o kapag kailangang kumpunihin ang transpormer, ang standby na transpormer ay maaaring ikonekta nang magkatulad, at pagkatapos ay ang transpormador na aayusin ay papatayin at kumpunihin. , na hindi lamang masisiguro ang nakaplanong pagpapanatili ng transpormer, ngunit tinitiyak din na ang suplay ng kuryente ay hindi maaantala at mapabuti ang pagiging maaasahan ng suplay ng kuryente.


2022/09/02
Alam mo ba kung anong mga kondisyon ang kinakailangan para sa parallel na operasyon ng mga transformer?

Bilang karagdagan, dahil sa malakas na seasonality ng load ng kuryente, ang ilang mga transformer ay maaaring bawiin mula sa operasyon sa light load season, na hindi lamang makakabawas sa pagkawala ng no-load ng transpormer, mapabuti ang kahusayan, ngunit mabawasan din ang reaktibong paggulo. kasalukuyang, pagbutihin ang power factor ng grid, at pagbutihin ang kahusayan ng power grid. sistema ng ekonomiya.

Kaya ano ang mga kinakailangan para sa parallel na operasyon ng mga transformer? Ito ay isang napaka-karaniwang tanong. Una, tingnan natin kung ano ang mga kinakailangan para sa juxtaposition ng mga transformer, at pagkatapos ay talakayin ang mga kondisyon para sa juxtaposition.

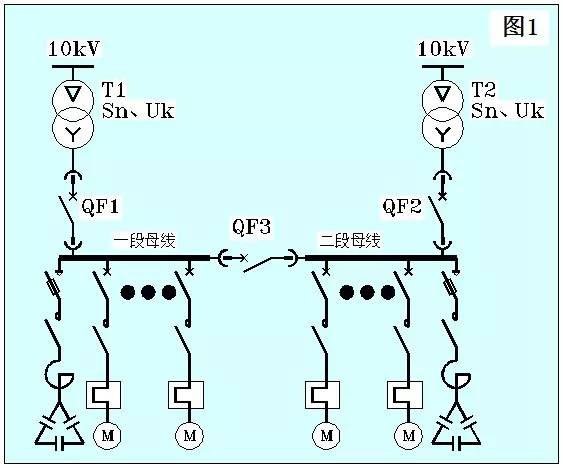

(1) Sa pangkalahatan, tingnan ang figure sa ibaba:

Sa larawang ito, nakikita natin ang dalawang transformer, na may label na T1 at T2.


Paraan ng pagbawi ng system:


Sa aktwal na operasyon, ang dalawang busbar ay pinapagana ng sarili nilang mga transformer.


Bilang resulta, ang parehong mga papasok na circuit breaker QF1 at QF2 ay sarado, habang ang bus tie breaker QF3 ng isang solong busbar segment ay bukas; kung may problema sa transpormer o sa katamtamang boltahe na bahagi ng isang tiyak na papasok na linya, tulad ng matinding boltahe sag (undervoltage o pagkawala ng boltahe) o pagkabigo, ang papasok na linya breaker ng seksyong ito ay binuksan, at pagkatapos ay ang bus tie breaker QF3 ay sarado; kapag naibalik ang system, mayroong dalawang paraan ng pagbawi:


Paraan ng pagbawi 1: Buksan ang bus tie breaker QF3, at pagkatapos ay isara ang kaukulang papasok na circuit breaker. Ang pamamaraang ito ay simple, ngunit pagkatapos ng pagkarga sa bus, tulad ng isang motor, ay kailangang i-restart pagkatapos ng pagkawala ng kuryente.


Paraan ng pagbawi 2: isara muna ang kaukulang papasok na circuit breaker, pagkatapos ay tumatakbo ang mga transformer nang magkatulad, at pagkatapos ay buksan ang bus tie breaker. Ang pamamaraang ito ay bahagyang mas kumplikado, ngunit ang pag-load ay hindi kailangang dumaan sa pangalawang power failure upang ma-restart.

Tingnan natin ang mga kundisyon para sa mga transformer na maiugnay:


Una: ang mga kondisyon ng transpormer mismo


Kabilang ang: ang paraan ng mga kable ng transpormer ay pareho sa ratio ng pagbabagong-anyo, ang boltahe ng impedance ng transpormer ay pareho, at ang pangalawang boltahe ng transpormer ay pareho.


Pangalawa: kundisyon ng linya


Kabilang ang: ang gilid ng daluyan ng boltahe ay dapat magmula sa parehong network ng pamamahagi, ang kanilang bahagi, anggulo ng paunang yugto at dalas ay pareho, at ang amplitude ng boltahe ay pareho din. Kasabay nito, ang medium-voltage side ay dapat na makatiis sa power-on start-up shock ng low-voltage side.

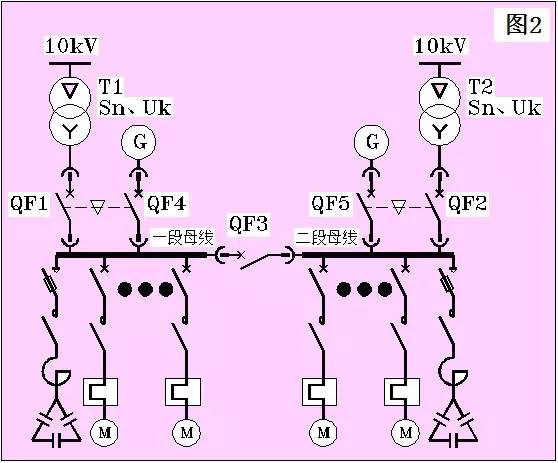

(2) Kapag ang sistema ay nilagyan ng generator, tingnan natin ang sumusunod na figure:

Ang figure na ito ay medyo mas kumplikado kaysa sa Figure 1. Mayroong self-contained generator sa figure, at ang circuit breaker ng generator at ang papasok na circuit breaker ng mains ay may magkaugnay at mutual na relasyon sa pamumuhunan.

Dahil sa pagiging kumplikado ng throw-out na relasyon, sa ABB, ang PLC ay kadalasang ginagamit upang bumuo ng throw-out logic. Ilarawan natin nang maikli:


1) Sa panahon ng normal na operasyon, ang bus tie ay binuksan, at ang mga papasok na linya ng bawat seksyon ay sarado.


2) Kung nabigo ang mains power supply ng isang partikular na seksyon, buksan ang papasok na linya ng seksyong ito, at pagkatapos ay isara ang bus tie.


3) Kapag ang fault ay inalis at naibalik, ang sistema ay ibabalik sa dalawang paraan: parallel at non-parallel na mga transformer. Ang parallel na kondisyon ng transformer ay pareho sa itaas.


4) Kung ang pagkabigo ng isang partikular na seksyon ng supply ng kuryente ng mains ay nabigong mabawi, at ang iba pang seksyon ng supply ng kuryente ng mains ay nabigo muli, o dalawang seksyon ng mains power ay nabigo sa parehong oras, sisimulan ng system ang generator. Depende sa panimulang operasyon ng generator, natutukoy kung ang bus tie ay inilagay sa operasyon.


5) Kapag naibalik ang mains, may dalawang paraan para harapin ito: ang unang paraan ay tulad ng ipinapakita sa Figure 2, ang mains incoming line at ang generator incoming line ay magkakaugnay, at isang panig lamang ang pinapayagang sarado. Sa oras na ito, buksan ang papasok na linya ng generator, at pagkatapos ay isara ang papasok na linya ng mains; ang pangalawang paraan ay walang interlocking na relasyon sa pagitan ng mains incoming line at generator incoming line. Matapos maibalik ang mains, sa ilalim ng patnubay ng system, ang generator ay quasi-synchronize sa mga mains, at pagkatapos ay sarado ang mains na papasok na linya, at pagkatapos ay ang generator ay inilikas.


Maaaring pigilan ng pangalawang paraan ang pag-load mula sa pag-restart pagkatapos ng pangalawang power failure. Makikita natin na ang kalagayan ng mga parallel transformer ay kapareho ng pangkalahatang sitwasyon.


(3) Parallel operation ng mga transformer kapag hindi sapat ang load capacity ng isang transformer


Ang mga kahanay na kondisyon ng transpormer ay kapareho ng dati. Sa ilalim ng kundisyong ito, sa sandaling magkaroon ng short-circuit sa load side, ang kasalukuyang halaga ng short-circuit ay dapat na i-multiply sa bilang ng mga transformer na kahanay. Tingnan natin ang larawan sa ibaba:

Sa figure, ang dalawang papasok na linya at ang bus tie ay sarado, at ang mga transformer na T1 at T2 ay nasa parallel na operasyon.


Kapag ang load ng isang seksyon ng bus ay short-circuited, ang parehong mga transformer ay nag-aambag ng short-circuit current sa short-circuit point, kaya ang short-circuit current sa load ay katumbas ng dalawang beses sa short-circuit current ng isang solong transpormer.


Samakatuwid, ang mga kondisyon para sa parallel na operasyon ng mga transformer ay: ang kapasidad ng pagsira ng feeder circuit breaker sa bawat seksyon ng bus ay dapat na dalawang beses kaysa sa papasok na circuit breaker. Kung hindi ito nagawa, ang mga transformer ay hindi pinapayagan na gumana nang magkatulad.


Ito ay itinakda sa detalye na para sa parallel na operasyon ng mga transformer sa isang maikling panahon ng pagpapatakbo ng paglipat, ang kapasidad ng pagsira ng load-side circuit breaker ay maaaring mapili sa ilalim ng normal na mga kondisyon nang walang pagdodoble.


(4) Mga kalamangan at layunin ng parallel operation ng mga transformer


Pagbutihin ang ekonomiya ng pagpapatakbo ng transpormer. Kapag ang load ay tumaas sa punto kung saan ang kapasidad ng isang transpormer ay hindi sapat, ang pangalawang transpormer ay maaaring ilagay sa parallel, at kapag ang load ay nabawasan sa punto kung saan ang dalawang transpormer ay hindi kinakailangang magbigay ng kapangyarihan sa parehong oras, ang isang transpormer ay maaaring alisin sa operasyon.


Lalo na sa mga rural na lugar, ang mga pana-panahong katangian ng pagkonsumo ng kuryente ay kitang-kita, at ang parallel na operasyon ng mga transformer ay maaaring ilipat ayon sa laki ng karga ng kuryente. Sa ganitong paraan, ang pagkawala ng transpormer mismo ay maaaring mabawasan at ang layunin ng pang-ekonomiyang operasyon ay maaaring makamit.

Pagbutihin ang pagiging maaasahan ng power supply. Kapag ang isa sa mga transformer na tumatakbo sa parallel ay nasira, hangga't ito ay mabilis na tinanggal mula sa grid, ang isa o dalawang mga transformer ay maaari pa ring magbigay ng kapangyarihan nang normal; kapag ang isang transpormer ay naayos, hindi ito makakaapekto sa normal na operasyon ng iba pang mga transformer, sa gayon ay binabawasan ang mga pagkakamali at pinsala. Ang saklaw at dalas ng pagkawala ng kuryente sa panahon ng pagpapanatili ay maaaring mapabuti ang pagiging maaasahan ng suplay ng kuryente.

Makatipid ng kuryente, mapagtanto ang pagtitipid sa kuryente at dagdagan ang kahusayan. Halimbawa, ang isang substation ay nilagyan ng dalawang transformer na 4000kVA at 3150kVA. Matapos kalkulahin ang mga kondisyon ng pagpapatakbo ng dalawang mga transformer, pagkatapos ng isang taon ng parallel na operasyon, ang pag-save ng kuryente ay 102,000 Kwh, ang epekto ng pag-save ng kuryente ay napakalinaw, at ang pamumuhunan sa kapital ay nabawasan.
