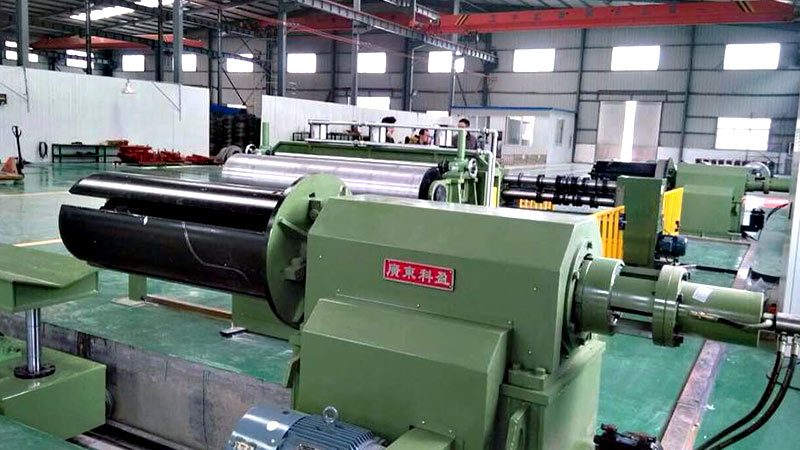

CAZJ-1250B: A linha de corte de precisão CNC é usada principalmente para bobinas de chapa de aço de silício processadas por precisão de alta velocidade, consistindo principalmente em:
1. Desbobinador do motor: 1 conjunto
2. Carrinho desbobinador: (plataforma de operação assistida): 1 conjunto
3. Trilho/eixo de proteção: 2 conjuntos
4.1250 tipo máquina de corte longitudinal (com cortador de liga 07set): 1 conjunto
5.Dispositivo de detecção fotoelétrica de material: 2 conjuntos
6. Tensor pneumático: 1 conjunto
7. Rebobinador do motor: 1 conjunto
8. Carrinho elétrico: 1 conjunto
9.Sistema pneumático: 1 conjunto
10.Sistema de controle elétrico: 1 conjunto
uma. Operação hidráulica para levantar o braço para apoiar a extremidade de abertura do desbobinador. Proporcionará um movimento estável do desbobinador e reduzirá a pressão de carga.
b. OD do eixo: Sobre Φ460-520mm
c. Estrutura do núcleo do eixo: Composto por quatro conjuntos de bloco de cunha, use a estrutura avançada sem soldagem
d. Dispositivo de travagem: Sistema de travagem do motor (Formas de alimentação ativa)
e. Estrutura mecânica: Processado por chapa de aço e soldagem de aço.
uma. O eixo de corte rotativo pode girar para frente e para trás, a largura do cortador pode ser ajustada de acordo com o cortador de liga Acionamento pelo motor CA.
b. Formas de corte: Tipo faca circular.
c. Estrutura mecânica:
uma. Material do eixo: SCM440
b. Diâmetro do eixo: Φ 120mm para cima e para baixo cada um, sem estrutura de chave.
c. Ajuste do eixo da faca: o eixo superior e inferior fixo, ajuste unilateral, precisão de controle de forma eficaz.
d. Fixação do eixo da faca: o eixo da faca para cima e para baixo adota porca dupla como fixação axial.
d. Cortador e junta de borracha: cada sete conjuntos
e. A talhadeira é acionada por motor CA de 1,5KW, usando a engrenagem de redução, saída única.
uma. Cada tira é separada por separadores e as tensões serão aplicadas antes do rebobinamento. A tensão nas tiras permitirá o enrolamento adequado e evitará o colapso após a remoção do rebobinador.
b. Tensor equipado com três grupos de instituições de pressão do cilindro
c. As tensões podem ser ajustadas de acordo com diferentes tipos de material de corte. A estrutura é do tipo feltro plano.
d. Especialmente para dispositivo de rebarbas de pressão de design de chapa de aço silício, controle de sincronização manual

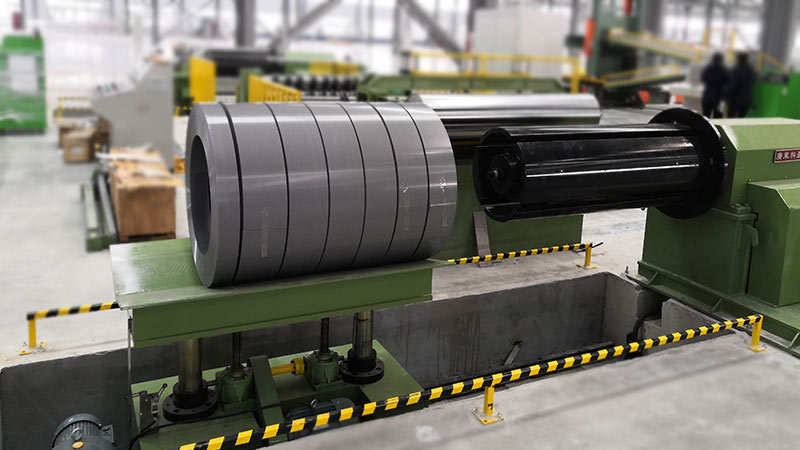

Cortou o aço e recebeu, manual para colocar a bobina cortada no carrinho. Rebobinador acionado por servo motor para girar, equipado com estação de trabalho manual tipo auxiliar para controle de avanço e inversão. Equipado com chave manual, placa de suporte de material de ajuste manual apertada e estreita.
Estrutura mecânica:uma. Bobina de tiras: composta por motor, redutor e placa de suporte.
b. ID da bobina: Φ460-520 mm
c. Placa expandir e estreitar: com uma chave, usando manual para regular expandir e estreitar o estado, tem uma estrutura tipo costura.
d. Estrutura do núcleo do eixo: composto por seis conjuntos de bloco de cunha, use a estrutura avançada sem soldagem.
e. Bobina OD:Φ1200 mm (Máx.)
f. Peso da bobina de fenda: cerca de 5T (Máx.)
g. Maneira de enrolamento: overwind
uma. Equipado com dois conjuntos de dispositivos fotoelétricos de detecção, localizados nas paredes do poço de amortecimento que ficam na frente da tesoura de rolagem e do tensionador.
b. Dispositivo de detecção fotoelétrico é medição de comprimento e medição de distância do material, para alcançar alimentação automática e função de recepção automática.
c. Dois conjuntos de dispositivo de detecção fotoelétrico contém seis interruptores fotoelétricos.
uma. Sistema de controle a.PLC, efetivamente realiza alimentação automática, corte automático de rolos, recebimento automático de material.
b. Sistema de operação de tela de toque humano, pode ser definido livremente a velocidade de corte do rolo, comprimento de corte do material.
A. Especificações das bobinas mãe para esta linha de corte:
O corte é projetado para corte de CRGO& Bobinas Elétricas de Aço CRNGO | |
Resistência à tração do material | σb≤440Mpa, σ0,2≤280Mpa |
Espessura do material | 0,23-0,5 mm |
Largura da bobina | 80-1250 mm (máx.) |
Diâmetro interno da bobina | Ф460-Ф520mm |
O diâmetro externo da bobina | 1200mm (máximo) |
Peso da bobina | Cerca de 5T (máx.) |
B. Especificação do produto acabado/bobinas de fenda:
Diâmetro interno da bobina | Ф508mm ±20 |
Diâmetro externo da bobina | 1200 mm (máx.) |
Peso da bobina | Cerca de 5T (máx.) |
Tolerância de largura | ±0,20 mm (quando o novo cisalhamento do cortador é de 0,05 mm) |
Largura de corte | 80 mm |
Número de tiras | 10 tiras (quando a espessura for inferior a 0,5 mm |
Folga entre cortadores de corte e espaçadores | ≤0,005 mm, folga entre o diâmetro interno dos cortadores de corte e o diâmetro externo do eixo principal de corte: ≤0,05 mm. Isso é para garantir a qualidade de corte adequada das bobinas. |
C. Especificação do equipamento com linhas de corte:
Fonte de alimentação elétrica | 380V/50Hz/3PH |
Capacidade de energia elétrica | Cerca de 25KW |
Velocidade de corte | 0-150m/min |
Mecanismo de corte | Acionamento de frequência variável |
Diretor de rebobinador | Contra o vento |
Modo de controle | Controle PLC, alimentação automática de pista de velocidade |
Área do piso | Cerca de 10m de comprimento x 5m de largura |
A direção da linha de corte | Da esquerda para a direita (de frente para a estação de operação, da esquerda para a descarga à direita) |
Cor da máquina | Verde (Padrão) |
Requisito de instalação:
uma. A Canwin fornecerá a planta baixa da máquina após a assinatura do contrato.
b. O cliente construirá a fundação por conta própria.
c. A fundação deve fornecer o ponto de montagem da máquina e as juntas de aperto necessárias.
d. O cliente deve fornecer o trabalho final de cimento após a instalação da máquina. A Canwin fornecerá parafusos para instalação.
O Fornecimento de Energia, Gás e Petróleo
uma. O cliente deve fornecer alimentação aos painéis de controle.
b. O cliente deve fornecer compressor de ar e resfriador, um conjunto cada
c. O cliente deve fornecer óleo de engrenagem, óleo hidráulico, óleo lubrificante para a máquina.
d. O cliente deve fornecer material (bobinas) para o trabalho de comissionamento.
Workshop de Produção (O comprador preparou)
uma. Comprimento total da máquina: cerca de 10 m
b. A menor planta da oficina : Cerca de 25m de largura X 10m de comprimento X 6m de altura
c. Equipamentos de elevação com capacidade de carga mínima de 10mt e outras máquinas necessárias para os trabalhos de instalação.
d. Instalações de luz suficientes e ambiente operacional ideal a 42 graus C no máximo.
