Modelo: CAZJ -1250-10T
A engenharia básica de equipamentos mecânicos
1.Plano de fundação de equipamentos. E a data de entrega para 10 dias úteis após a assinatura do contrato.
2. O comprador é responsável por toda a construção e supervisão de engenharia de fundação do equipamento.
3.Os orifícios da fundação do equipamento são orifícios reservados para combinar com o orifício de ancoragem da base do equipamento.
4. Rejunte de cimento do furo de base após a instalação do equipamento ficar a cargo do comprador, o vendedor oferece o parafuso de fundação aleatoriamente.
Fornecimento de energia, gás e petróleo
1. O comprador é responsável por um fornecimento de energia estável para a estação de operação.
2. O comprador fornece um conjunto de compressor de ar e refrigerador sozinho.
3. O comprador fornece óleo de engrenagem, óleo hidráulico, óleo lubrificante e marca de óleo de oferta do vendedor.
4. O comprador fornecerá o material solicitado para depuração mecânica.
Oficina de Rodução
1. O comprimento da configuração do processamento da linha de produção é de cerca de 14m.
2. A área da oficina de produção: comprimento 18 m x largura 8 m x altura 6 m.
3. Equipado com um conjunto de guindaste de mercadorias transportando mais de 20 t e equipamento corolário de oficina de produção.
4. A oficina de produção está equipada com equipamentos de iluminação e 42 ℃ abaixo da temperatura ambiente.
Observação: Temos a explicação final correta para esta especificação de contrato.
Especificação da bobina
1.Material: Bobina de aço de silício
2. Qualidade do material: Até os autênticos padrões de bobina de aço de baixo carbono
3. Resistência à tração: σb≤440Mpa,σ0,2≤280Mpa
4. Espessura: 0,2-0,8 mm
5. Largura: 40－1250mm (Máx.)
6. ID da bobina: 508mm (pode ampliar o escopo para 610 com arruela)
7. OD da bobina: 1400mm (máx.)
8. Peso: 10T (máx.)
Produto final
1. ID da bobina: 508 mm
2. OD da bobina: 1200mm (máx.)
3. Peso: 10T (máx.)
4. Tolerância de largura: ± 0,05 mm (Nova lâmina de cisalhamento para 0,5 mm)
5. Largura da faixa: 40mm (Min.)
6. Faixa de cisalhamento (máx.) 11 faixas (espessura da placa de metal de laminação a frio abaixo de 0,5 mm)
7. A excentricidade da face do cortador e do espaçador do cortador deve ser de 0,005 mm ou menos, o furo interno do cortador e a folga do eixo devem ser de 0,05 mm ou menos, e isso pode garantir que o número de faixas de cisalhamento e corte os produtos de melhor qualidade.
Outros parâmetros do equipamento
1. Poder: 380V/ 50Hz/ 3PH
2. Capacidade instalada: Cerca de 60KW
3. Velocidade de corte: 0 - 200m/ min
4. Modo de corte: Conduzir para cortar
5. Maneira de rolamento: overwind
6. Motor de ignição
1) Motor da máquina de pinçar DC 11 KW
2) Motor de cisalhamento circular DC7. 5 KW
3) Motor de bobinadeira DC22 KW
7. Modo de controle: Use PLC, tela sensível ao toque, sevo- fechado- sistema de controle de loop
8. Espaço do piso: Comprimento 24m X Largura 8m
9. Produção l em uma direção: Da esquerda para a direita( face ao equipamento)
10. Cor da máquina: Fornecido pela placa de cor do cliente, pintura automotiva, revestimento secundário.
Resumo de equipamentos e componentes
Máquina de corte de precisão de bobina é usada principalmente para chapa de metal de laminação a frio comum
de tiras de corte para usinagem de precisão de alta velocidade E os componentes da máquina estão abaixo:
1. Estação de carregamento
2. Carro de bobina
3. Desenrolador
4. Máquina de pinçar e tesouras de cabeça
5. Loop frontal
6. Dispositivo de guia lateral
7. Cisalhamento de disco
9. Loop de volta
10. Dispositivo de separação e estação de tensão da placa
11. Máquina de corte de pinça e subseção
12. Máquina de enrolar
13. Carrinho de descarga
14. Sistema hidráulico
15. Sistema de pressão
16. Sistema de lubrificação
17. Equipamento elétrico
Introdução do Equipamento
Estação de carregamento
1. A estação de carregamento usada na preparação para o trabalho de carregamento da bobina de aço e a placa de nylon da linha da plataforma para evitar arranhões na superfície.
2. Número da bobina de reserva: 1 conjunto
3. Peso da carga: 10 T (máx.)
Carro de bobina
1. Função de operação: Com funções de elevação e movimentação horizontal, pode importar facilmente o furo interno da bobina de aço para o cilindro de expansão do desenrolador.
2. Maneira da movimentação: O levantamento adota a movimentação hidráulica, movimento horizontal conduzido pelo motor da engrenagem da CA, guia do elevador tipo quatro colunas.
3. Peso da carga: 10 T (máx.)
Desbobinador e desbobinador de compressão da bobina
1. Função de operação: Um braço suporta estrutura de garra de expansão de pressão hidráulica. Quando o carro da bobina está posicionado, o desbobinador coloca a garra de expansão no orifício interno da bobina de aço e abre a garra para enrolar firmemente, declínio do desbobinador para compressão da bobina de aço e desenrolamento manual Inicie o motor AC girando o desbobinador, importe a placa final para a máquina de pinça, contendo o dispositivo manipulador.
2. Tamanho do círculo da placa de arco: φ508mm (pode comprar arruela para expandir o escopo)
3. Estrutura do núcleo do eixo: Consiste em quatro grupos de controle deslizante de cunha e não usa estrutura avançada de soldagem.
4. Manipulador: Para apoiar uma extremidade do eixo cantilever, conecte a estrutura do telhado da haste e acionado por cilindro hidráulico.
5. Dispositivo de freio: Frenagem pneumática avançada da placa de vento.
6. Estrutura mecânica: É processado por fundição e soldagem de chapa de aço.
Máquina de pinçar e tesouras de cabeça
1. Função de operação: A máquina de pinça adota
Motor DC11KW acionado pela caixa de engrenagens, com controle de malha fechada após a ordem de serviço
Estrutura de excentricidade de dois rolos, pitada superior
pacote de rolos de poliuretano PU, rolo de aperto inferior com revestimento de cromo duro Uso da máquina de aperto para transporte de bobinas de aço e controle síncrono.
2.Tipo: O corte de cisalhamento é acionamento do cilindro hidráulico de óleo. As tesouras podem cortar a cabeça da bobina de unflatness para facilitar o próximo processo.
Loop frontal
1.Função de operação: O loop usa dois grupos de controle de olho elétrico e ajusta a velocidade entre a máquina de pinça e a tesoura de disco para cooperar Enquanto isso, pode controlar a posição da tira de aço no poço do loop Incluído o guia de loop hidráulico e o controle de olho elétrico sistema.
2. Estrutura mecânica: A mesa de guia de loop é uma estrutura de braço, tampas de mesa com a roda de plástico e usa tol de acionamento hidráulico.
Dispositivo de guia lateral
1.Função de operação: Para guiar a extremidade da placa de bobina de aço suavemente no disco de cisalhamento com os dois lados do dispositivo de roda de rolo vertical Ajuste especial do rolo de guia frontal para fazer a bobina de aço conduzir com mais precisão.
2. Ajuste de largura: Para ajustar manualmente o parafuso em ambos os sentidos, a largura mínima é de 200 mm.
3. Rolo de compressão de instalação especial acima do disco de cisalhamento de entrada para evitar que a placa de aço salte no início.
Cisalhamento de disco
função 1.Operating: A bobina de aço é cortada longitudinalmente na largura necessária. Através da alteração da carcaça combinada, pode alterar de forma flexível a largura acabada de cisalhamento. Acionamento servomotor, máquina única pode virar reversível. E adota cremalheira aberta do lado do motor.
2. Tipo: Tipo de cortador circular
3. Estrutura mecânica:
1) Material do eixo: SCM440
2) Especificação do eixo: Φ 125 mm, cada um de cima para baixo, sem estrutura tipo chave.
3) Ajuste do eixo do cortador: Ser fixado pelo eixo inferior, ajustado elétrico pelo eixo superior.
4) Fixação do eixo do cortador: O eixo do cortador superior e inferior adota porca dupla como fixação axial.
5) Proteção do cortador: Na extremidade do eixo do cortador superior e inferior está equipado com caixas de corte de ferro.
4. Função de flashboard: No rack está equipado com dispositivo de retorno de material de folha de instalação de placa de flash de transporte de madeira.
5. Dispositivo de acionamento: servo motor de 7,5 KW.
Loop de volta(Conter)
1.Para guiar a tira de aço entre na máquina de recolhimento Quando a unidade estiver operando, ela pode coordenar o equilíbrio de velocidade da máquina de corte e rebobinamento.
2. A tabela de guia de loop é estrutura de braço e usa acionamento hidráulico.
3. Enrole as tampas da mesa de guia com a roda de plástico.

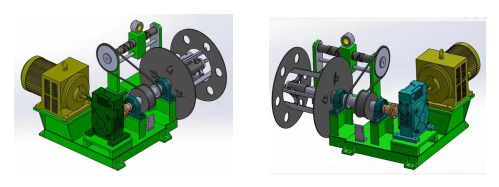

Unidade de sucata recebida (02 nos)
Este dispositivo é utilizado para receber a sucata de ambos os lados
Dispositivo de separação e estação de tensão da placa
1. O separador de tiras de aço frontal separa as tiras de aço com antecedência no recuperador, faz com que a tira de aço de enrolamento produza tensão para
a tira de aço e aperte
2.A estação de tensão está equipada com o elevador do sincronizador e um conjunto de dispositivo de separação fixo.
3.A estação de tensão pode ajustar a pressão de acordo com os requisitos de diferentes materiais E a estrutura é do tipo feltro plano.
Máquina de enrolar
1.Função de operação: Para separar a tira de corte e enrolar a bobina de tira Para evitar a bobina de tira para descarregar o carro é por operação manual Cilindro de enrolamento gira por motor dc acionado e encolhimento radial por acionamento hidráulico A garra de fixação está diminuindo a pressão do óleo estrutura O tipo cantilever de pressão hidráulica do separador de tira de bobina pode aumentar automaticamente com o aumento da bobina de aço e sempre pode comprimir a bobina de aço Contém manipulador e freio rápido pneumático O material devolvido adota o método de placa de pressão hidráulica para garantir que a boa camada da bobina de aço e não solta ao devolver o material.
2. Estrutura mecânica:
1) Tipo de braço de separador de tira de aço: Pelo cantilever, peças separadas, separação do espaçador e eixo de separação A potência de elevação do eixo de separação é o cilindro hidráulico Auto-aumento do eixo de separação com o aumento da bobina de aço e sempre pode comprimir a bobina de aço Eixo do cantilever posicionamento pelo dispositivo manipulador e certifique-se de que o rolamento de rolagem esteja em boas condições.
2) Máquina de recuo de aço: Pelo motor, caixa de redução e cilindro de enrolamento.
3)ID da bobina: Φ508mm
4) Encolhimento da bobina: Acionamento do cilindro hidráulico rotativo, estrutura sem costura.
5) Estrutura do núcleo do eixo: Consiste em quatro grupos de controle deslizante de cunha e não usa estrutura avançada de soldagem.
6) OD da bobina: Φ1200mm (máx.)
7) Peso da bobina: 5T (máx.)
8)Modo de bobina: Overwind
9) Mandíbula de fixação: Dispositivo de encolhimento do cilindro de óleo de posicionamento de avanço gradual Nenhum tipo de aperto de vinco.
10) Dispositivo de frenagem: Freio de freio tipo disco pneumático avançado.
11) Potência de acionamento: servomotor de 22KW.
12) Dispositivo de material devolvido: O material devolvido adota a placa de pressão hidráulica mmétodo.
13) Manipulador: Para apoiar uma extremidade do eixo do cantilever, conecte a estrutura do telhado da matriz da haste e acionada pelo cilindro hidráulico.
Carrinho de descarga
1.Função de operação: Com funções de elevação e movimentação horizontal, pode exportar facilmente o furo interno do cilindro de expansão do desenrolador de bobina de aço.
2. Maneira da movimentação: O levantamento adota a movimentação hidráulica, o movimento horizontal conduzido pelo guia do elevador do tipo da coluna da engrenagem da CA.3.Capacidade de carga: 10T (máx.)Sistema hidráulico1 um conjunto de estação de bomba de pressão de óleo ac válvula direcional eletromagnética controle de óleo e ser com filtro de óleo e sistema de resfriamento.Sistema de pressãoVálvula solenoide e controle de loop de válvula manual Três combinações são separação de umidade, lubrificação por névoa de óleo e regulação de pressão.Sistema de lubrificaçãoTodas as partes móveis estão equipadas com pontos de lubrificação correspondentes.Equipamento elétrico1. Controle elétrico, estação de trabalho auxiliar, Um total de três grupos de estação de operação principal e secundária controlada eletronicamente.2. Use PLC, tela sensível ao toque, sistema de controle de circuito fechado CC.3. PLC, tela sensível ao toque, botão e elemento elétrico principal sadopt SIEMENS4. C totalmente inteligenteontrol，iniciar com um botão rcruzeiro unning！A engenharia básica de equipamentos mecânicos1. Plano de fundação do equipamento e prazo de entrega de 10 dias úteis após a assinatura do contrato.2. O comprador é responsável por toda a construção e supervisão de engenharia de fundação do equipamento.3. Os orifícios da fundação do equipamento são orifícios reservados para coincidir com o orifício de ancoragem da base do equipamento.4. A argamassa de cimento do furo de base após a instalação do equipamento fica a cargo do comprador, o vendedor oferece o parafuso de fundação aleatoriamente.Fornecimento de energia, gás e petróleo1. O comprador é responsável por uma fonte de alimentação estável para a estação de operação 2. O comprador fornece um conjunto de compressor de ar e refrigerador sozinho.3. O comprador fornece óleo de engrenagem, bobina hidráulica,óleo lubrificante por ele mesmo, e o vendedor oferece marca de óleo.4. O comprador fornecerá o material solicitado para depuração mecânica.Oficina de produção1. O comprimento da configuração do processamento da linha de produção é de cerca de 14 m.2. A área da oficina de produção: comprimento 18 m x largura 8 m x altura6 m.3. Equipado com um conjunto de guindaste de mercadorias transportando mais de 20 t e equipamento de oficina de produção.4. A oficina de produção está equipada com equipamentos de iluminação e 42 ℃ abaixo da temperatura ambiente.ObservaçãoTemos a explicação final certa para esta especificação de contrato.Perguntas frequentes1. O que podemos fazer por você?Podemos fornecer equipamentos de fabricação de transformadores de potência e serviços técnicos para você criar uma fábrica de transformadores forte e competitiva. Podemos fornecer serviços especiais de transformador OEM/ODM. Mesmo que não tenha capacidade para produzir, também pode ir levantar a sua encomenda. Podemos fornecer todas as matérias-primas de alta qualidade que você precisa para a produção de sua planta de transformadores. Claro, o preço deve ser muito atraente!2. Há quantos anos sua empresa fabrica este tipo de equipamento?Temos 20 anos de experiência em marketing e um moderno centro de fabricação de 200.000 pés quadrados.3. Qual certificado você possui para o seu equipamento?Possuímos 56 patentes em áreas da invenção internacional. ISO9001/SO14001/STL/ASTA/KEMA4. Você pode enviar sua equipe para instalar o equipamento para nós?Pós-venda livre para fornecer aos engenheiros instalação e depuração no local e treinamento técnico profissional. Responda às suas perguntas técnicas ou técnicas por telefone ou por escrito.5. Você tem algum agente em nosso país?A CANWIN transforma e atualiza as indústrias tradicionais como uma oportunidade para aprofundar o layout estratégico "um cinturão e uma estrada", aprofundar a cooperação com os mercados estrangeiros. sob a forma de cooperação e benefício mútuo, configurar o centro de fabricação de transformadores e base de processamento do núcleo no Oriente Médio, Índia. Dubai. Vietnã. Tailândia. etc.No futuro, a CANWIN se moverá em direção ao líder de equipamentos inteligentes, tornando a China uma reputação global!
