1.  2. Pag-uuri sa pamamagitan ng paikot-ikot

2. (1) Double-winding transpormer: ginagamit para sa step-up transpormer, step-down transpormer, factory transpormer, atbp.

3. (2) Three-winding transpormer: ginagamit para sa step-down na transpormer, itali transpormer, atbp.

4. (3) Self-coupling transformer: ginagamit para sa step-down na transpormer, liaison transpormer, atbp.

5. (4) Split transformer: Mayroong dalawang uri ng axial split at radial split, na ginagamit para sa mga factory transformer at start-up na mga transformer.

7.  3. Pag-uuri ayon sa istraktura

8. (1) Single-phase transformer: ginagamit para sa 330~1000kV na mga transformer.

9. (2) Three-phase transpormer: ginagamit para sa 10~500 kV transpormer.

10. (3) Pinagsamang transpormer: Ang transpormer ay nahahati sa ilang bahagi, at ang transpormer ay pinagsama pagkarating sa site, na ginagamit sa mga lugar na may hindi maginhawang trapiko.

12. 4. Pag-uuri sa pamamagitan ng paraan ng paglamig

13. (1) Oil-immersed transformer: ginagamit para sa 10~1000kV na mga transformer.

14. (2) Dry-type na transpormer: ginagamit para sa 10~110 kV na mga transformer.

15. (3) SF6 transformer: kasalukuyang ginagamit para sa 110 kV transformer.

17. 5. Modelo ng power transpormer

19. (1) Ang kahulugan ng mga titik sa modelo

21.  D—Single phase F—Oil immersion air cooling

22.  O—self P—sapilitang sirkulasyon ng langis

23.  S—Three-phase o three-coil J—Oil-immersed self-cooling

24.  Z—On-load voltage regulator L—Aluminium coil

26.  * Hindi kailangang magdagdag ng mga simbolo ang copper coils at double coils

28. (2) Halimbawa

30. SFPSL—120000/110: 110kV, 120MVA three-phase three-coil forced oil circulation air-cooled aluminum coil transformer

32. OSFPSZ—240000/330: 330 kV, 240MVA three-phase three-coil on-load na regulasyon ng boltahe sapilitang sirkulasyon ng langis air-cooled self-coupling transpormer

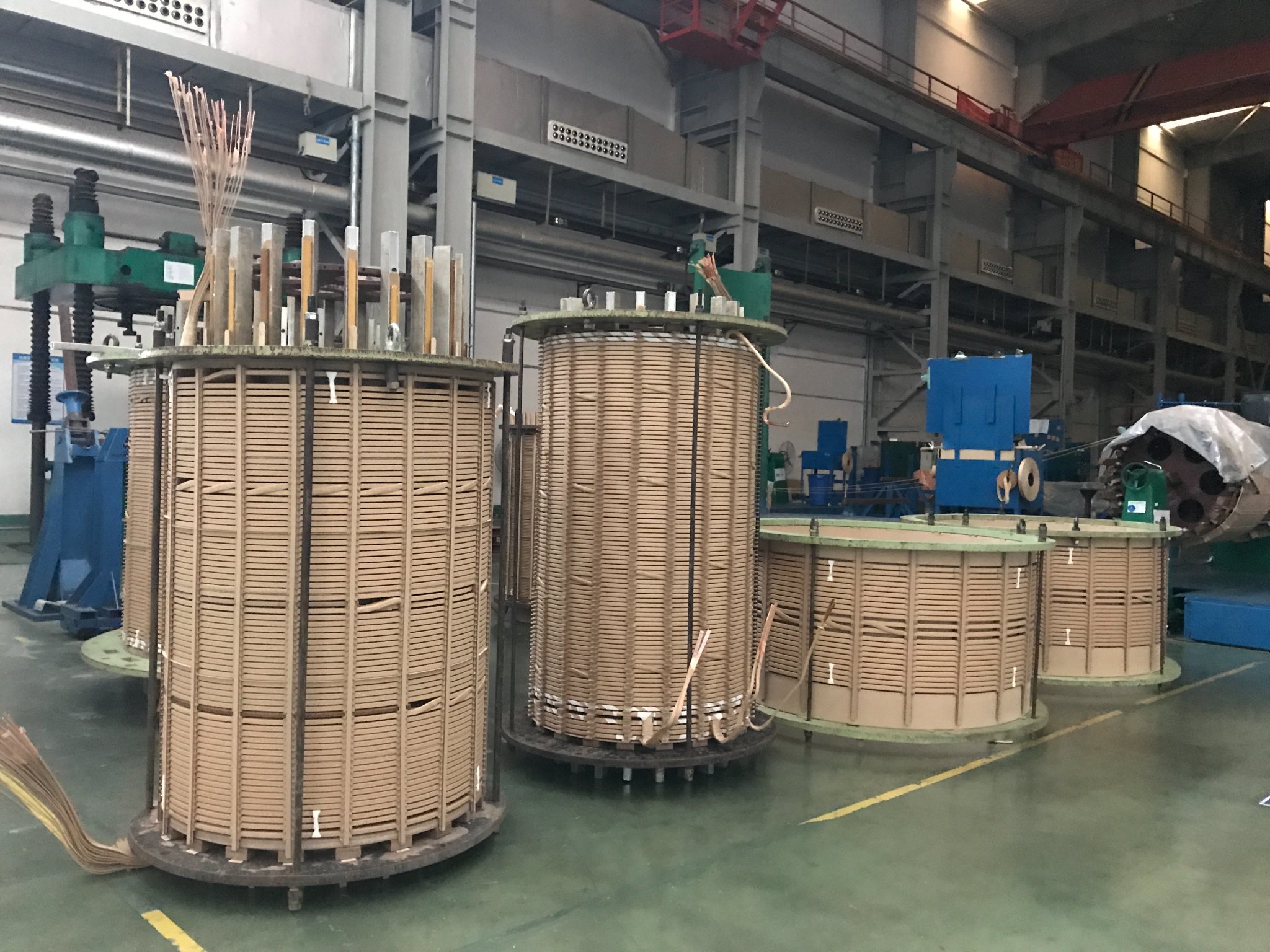

Pangalawa, ang coil ng power transformer



Ang coil ay ang pinakamahalaga at kumplikadong bahagi sa power transformer. Ito ay gawa sa tanso (o aluminyo) na kawad at binubuo ng mga espesyal na bahagi ng insulating.



1. Spiral coil



Ang pangunahing tampok ng spiral coil ay ang bilang ng mga parallel wires ay malaki, ang wire cake ay nasugatan sa isang spiral, at ang isang wire cake ay isang coil ng isang pagliko. Ang spiral coil ay may mahusay na mekanikal na katatagan, mahusay na pagwawaldas ng init at mahusay na pagkakayari, at malawakang ginagamit sa mababang boltahe at mataas na kasalukuyang mga coil ng mga transformer.



Ang helical coil ay maaaring sugat sa tatlong istruktura ng single helix, double helix at quadruple helix ayon sa laki ng kasalukuyang.



2. Patuloy na likid



Kapag ang coil ay binubuo ng ilang mga wire segment na ibinahagi sa kahabaan ng direksyon ng ehe at hindi kailangang i-welded sa isa't isa, ito ay tinatawag na tuluy-tuloy na coil.



Ang end support surface ng tuluy-tuloy na coil ay malaki, ang axial force ay malaki, ang short-circuit resistance ay malakas, at ang bawat line segment ay may malaking heat dissipation capacity. Ang ganitong uri ng coil ay may malawak na hanay ng mga aplikasyon anuman ang antas ng boltahe o saklaw ng kapasidad.



3. Gusot na likaw



Ang isang gusot na coil ay binubuo ng ilang gusot na mga segment ng linya (mga pie). Ang mga coil na may lahat ng gusot na segment ng linya (mga cake) ay tinatawag na ganap na gusot na mga coil, at malawakang ginagamit sa mga transformer na may boltahe na 220kV at mas mataas. Ang isang coil na binubuo ng isang bahagi ng gusot na segment ng linya (cake) at isang bahagi ng tuloy-tuloy na segment ng linya ay tinatawag na isang gusot na tuloy-tuloy na coil, na inilalapat sa mga transformer na may mga boltahe na 66 kV pataas.



Dahil ito ay naglalagay ng mga di-katabing mga liko sa pagitan ng mga katabing pagliko ng coil, ang mga staggered gusot na mga segment ng linya ay nabuo at isang gusot na coil ay nabuo, at sa gayon ay pinapataas ang longitudinal capacitance ng coil at ginagawa ang impulse voltage sa kahabaan ng axial height ng coil. Ang mga katangian ng pamamahagi ay napabuti, kaya malawak itong ginagamit sa iba't ibang mga high-voltage coils.



4. Inner shielded coil



Ang panloob na kalasag na tuluy-tuloy na coil ay upang mapabuti ang pamamahagi ng boltahe ng salpok sa pamamagitan ng pagtaas ng kapasidad ng serye sa pagitan ng mga segment ng linya. Ang tampok na istruktura nito ay ang mga karagdagang pagliko ng kapasitor ay direktang nasugatan sa loob ng tuloy-tuloy na segment ng linya. Ang mga dulo ng mga pagliko ng kapasitor ay nakabalot sa pagkakabukod at pagkatapos ay sinuspinde sa segment ng linya. Ang mga pagliko ng kapasitor ay hindi nagdadala ng kasalukuyang at gumagana lamang sa ilalim ng boltahe ng salpok.



Ang mga tuluy-tuloy na coil na may panloob na kalasag ay magagamit sa istruktura sa anyo ng two-section jumper, four-section jumper, eight-section jumper at segmental na koneksyon.

Pangatlo, ang iron core ng power transpormer



Ang iron core ay isa ring mahalagang bahagi ng power transformer. Binubuo ito sa pamamagitan ng pag-stack ng mga high-permeability na silicon steel sheet at pagkatapos ay i-clamp ang mga ito ng mga steel clip o tinali ang mga ito gamit ang mga glass ribbons.



1. Silicon steel sheet



Ang mga silicon steel sheet na ginagamit sa mga power transformer ay malamig na gadolinium silicon steel sheet na may kapal na 0.3~0.5mm. Sa kasalukuyan, tanging ang Wuhan Iron and Steel Plant at Shanghai Baosteel lamang ang makakagawa ng ganitong malamig na gadolinium silicon steel sheets. Gayunpaman, ang mga silicon steel sheet para sa malalaking transformer ay kailangang ma-import mula sa Japan.



2. Ang istraktura ng core ng bakal

(1) Single-phase two-column iron core, na ginagamit para sa iba't ibang single-phase transformer.

(2) Single-phase section column side yoke core, na ginagamit para sa high-voltage large-capacity single-phase transformer.

(3) Ang single-phase two-column side yoke core ay ginagamit para sa high-voltage at ultra-high-voltage large-capacity single-phase transformer.

(4) Ang three-phase three-column ay ang iron core, na ginagamit para sa iba't ibang three-phase transformer.

(5) Five-column iron core para sa malalaking kapasidad na three-phase transformer.

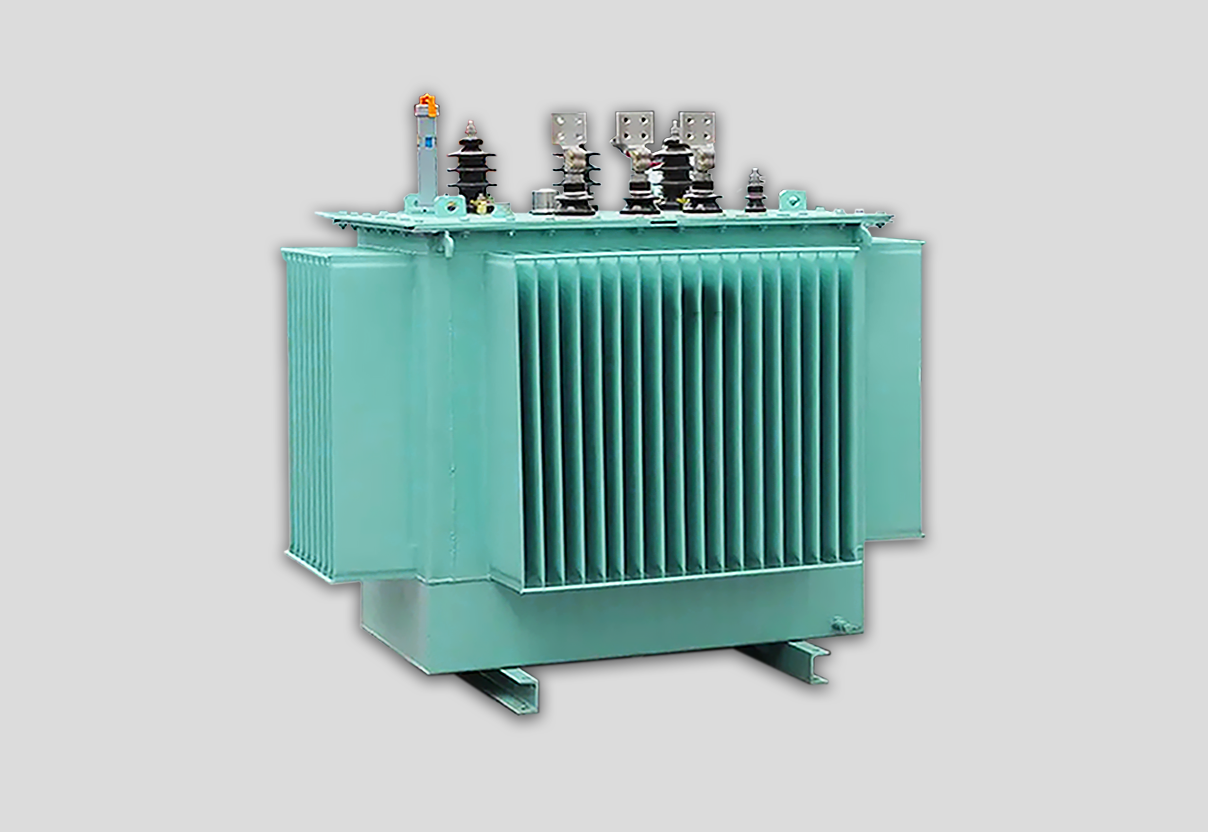

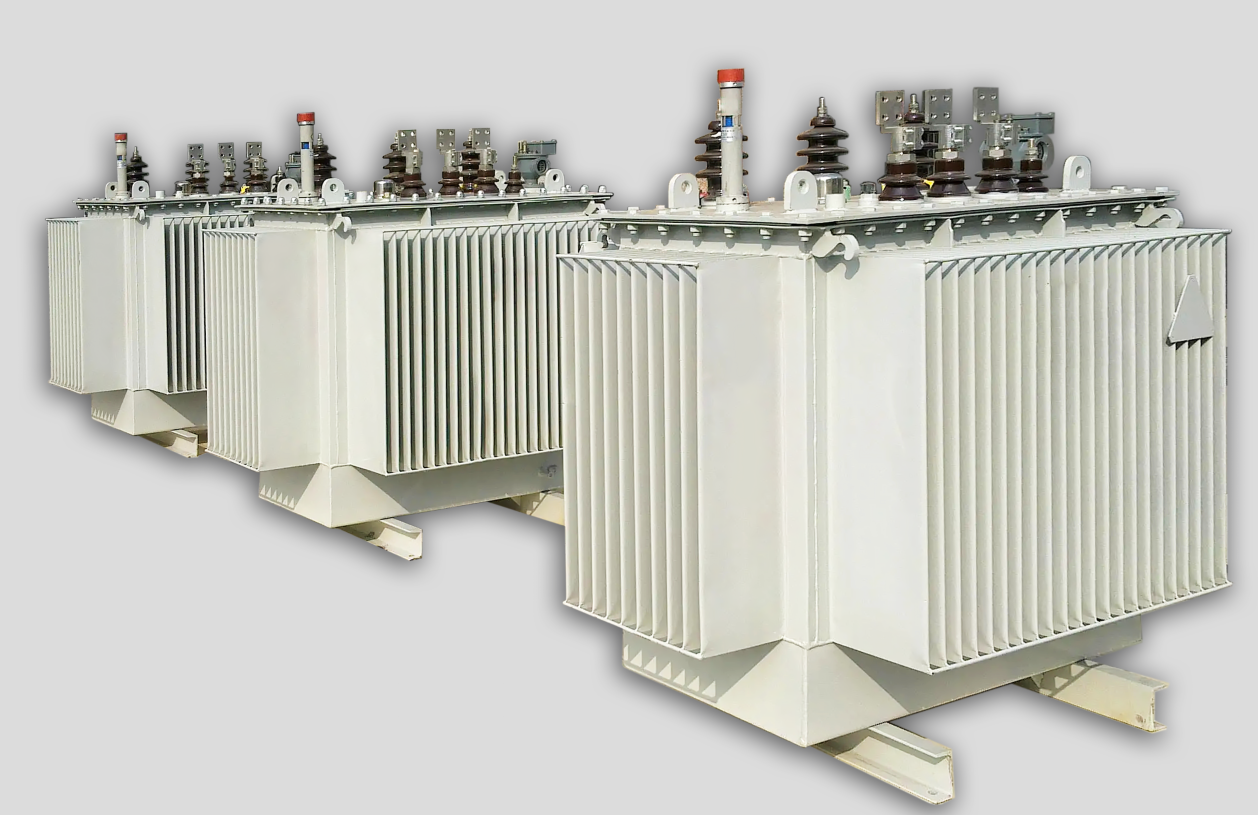

Pang-apat, ang tangke ng langis ng transpormer na nakalubog sa langis



1. Pangunahing ginagamit ang tangke ng langis na uri ng bariles para sa iba't ibang maliliit na transformer na nakalubog sa langis at mga transformer na nakalubog sa langis na sobrang laking.



2. Bell jar type oil tank, malawakang ginagamit sa 110~500kV oil-immersed transformer.



3. Ang ganap na selyadong tangke ng langis ay malapit nang i-welded hanggang mamatay. Ginamit lamang ito sa mga transformer na naka-immersed sa langis na 110kV pataas sa mga nakaraang taon.



5. Oil conservator ng oil-immersed transformer



Ang conservator ng langis ng transpormer ay may dalawang pag-andar, ang isa ay upang magbigay ng puwang para sa thermal expansion at pag-urong ng langis ng transpormer sa tangke ng langis; ang isa ay upang ihiwalay ang transpormer langis mula sa panlabas na kapaligiran upang maiwasan ang transpormer langis mula sa pagtanda.



1. Capsule-type oil conservator, na gumagamit ng rubber capsules upang paghiwalayin ang transformer oil mula sa panlabas na kapaligiran, at nagbibigay ng espasyo para sa thermal expansion at contraction ng transformer oil.



2. Ang diaphragm oil conservator ay gumagamit ng rubber diaphragm upang paghiwalayin ang transformer oil mula sa panlabas na kapaligiran, at nagbibigay ng espasyo para sa transformer oil na lumawak at makontra.



3. Gumagamit ang corrugated oil conservator ng isang metal expander na binubuo ng mga metal na corrugated sheet upang paghiwalayin ang langis ng transpormer mula sa kapaligiran sa labas, at bigyan ang langis ng transpormer ng espasyo para sa thermal expansion at contraction. Ang corrugated oil conservator ay nahahati sa dalawang uri: panloob na uri ng langis at panlabas na uri ng langis. Ang panloob na uri ng langis ay may mas mahusay na pagganap ngunit mas malaking volume.



6. Paraan ng paglamig ng oil-immersed transformer



1. Mga simbolo na kumakatawan sa mga paraan ng paglamig



Ang unang titik: O—mineral oil, K—synthetic insulating fluid, L—insulating gas.

Ang pangalawang titik: N - natural na sirkulasyon ng kombeksyon, F - sapilitang sirkulasyon ng langis, D - sapilitang sirkulasyon ng gabay.

Ang ikatlong titik: A - hangin, W - tubig.

Ika-apat na titik: N - natural na convection, F - sapilitang sirkulasyon (fan, pump).



2. Mga halimbawa



ONAN—Libreng Paglamig

ONAF - paglamig ng hangin

OFAF—Forced Oil Circulation Air Cooling

ODAF—Pagpapalamig ng Sapilitang Sirkulasyon ng Langis



Pito, bushing ng transpormer



1. Purong porselana insulating bushing na 40kV at mas mababa



Ang ganitong uri ng pambalot ay may dalawang istruktura ng uri ng guide rod at uri ng cable. Ang uri ng guide rod ay ginagamit para sa mababang boltahe na bushings ng mga transformer; ang cable-through type ay ginagamit para sa 10~20kV high-voltage outgoing lines.



2. Mataas na kasalukuyang bushing na 40kV at mas mababa



Ang ganitong uri ng bushing ay may dalawang uri ng mga istruktura: guide rod type at capacitive type. Ang uri ng guide rod na purong ceramic bushing ay ginagamit para sa low-voltage winding outlet ng medium-capacity generator transformer; ang capacitive bushing ay ginagamit para sa low-voltage winding outlet ng malalaking generator transformer.



3. Oil-paper capacitive bushing na 66kV at mas mataas



Ang panloob na pagkakabukod ng manggas na ito ay isang capacitor core na gawa sa insulating paper at aluminum foil na halili na sugat. Ang capacitor core at ang porcelain sleeve ay puno ng insulating oil. Ang koneksyon sa pagitan ng manggas at paikot-ikot ay may dalawang uri ng uri ng guide rod at uri ng cable. uri ng istraktura. Ang oil-paper capacitor core ay salit-salit na sugat sa conductive tube ng 0.08~0.12mm makapal na cable paper at 0.01mm na makapal na aluminum foil.



4. Tape-paper capacitive bushings na 66 kV pataas



Ang panloob na pagkakabukod ng manggas na ito ay isang capacitor core na nabuo sa pamamagitan ng halili na paikot-ikot na malagkit na papel at aluminum foil. Ang capacitor core at ang porcelain sleeve ay puno ng insulating oil, at ang ibabang bahagi ng manggas ay hindi nangangailangan ng porcelain sleeve. Gayunpaman, ang tanδ ng ganitong uri ng pambalot ay malaki, at ang malagkit na papel ay madaling ma-crack at makabuo ng bahagyang discharge, at ang produksyon ay nahinto sa kasalukuyan.



5. Resin cast capacitor bushing



Ang pangunahing pagkakabukod ng manggas na ito ay isa ring capacitor core na nabuo sa pamamagitan ng halili na paikot-ikot na insulating paper at aluminum foil, at ang epoxy resin ay ibinubuhos sa labas upang maging solidong insulating sleeve. Ang ganitong uri ng bushing ay maaaring gamitin bilang oil-gas bushing, ang itaas na bahagi ay nakatakda sa pipeline ng GIS, at ang SF6 gas ay napuno sa pagitan; ang ibabang bahagi ay nahuhulog sa langis ng transpormer.



8. Paraan ng regulasyon ng boltahe ng power transpormer



1. Paraan ng regulasyon ng boltahe



Mayroong dalawang uri ng mga pamamaraan ng regulasyon ng boltahe para sa mga transformer: non-excitation boltahe regulasyon at on-load na boltahe regulasyon. Non-excitation boltahe regulasyon, na kilala rin bilang walang-load boltahe regulasyon, ay upang ayusin ang boltahe kapag ang transpormer ay tumigil at walang load; Ang non-excitation voltage regulating device ay tinatawag na no-load tap-changer; ang on-load na voltage regulating device ay tinatawag na on-load tap-changer.



2. Posisyon ng regulasyon ng boltahe sa pagkarga



Mayroong tatlong uri ng mga posisyon sa regulasyon ng boltahe na on-load ng transpormer: regulasyon ng neutral na punto ng boltahe, regulasyon ng boltahe sa dulo ng linya ng katamtamang boltahe at regulasyon ng boltahe sa dulo ng linya ng high voltage coil. Kabilang sa mga ito, ang istraktura at proseso ng regulasyon ng neutral na punto ng boltahe ay medyo simple, at mayroong maraming mga aplikasyon.



3. On-load na boltahe na nagreregula ng switch



Ang switch na nagre-regulate ng presyon ay isa ring tap changer. Sa kasalukuyan, ang kalidad ng mga tap-changer na on-load na ginawa sa loob ng bansa ay hindi sapat, at karamihan sa mga on-load na tap-changer ay umaasa sa mga pag-import, kung saan mas marami ang na-import mula sa German MR at Swedish ABB.



Siyam, langis ng transpormer



1. Ang komposisyon ng langis ng transpormer



Ang langis ng transpormer ay mineral na langis, na isang halo ng maraming mga molekula ng hydrocarbon na may iba't ibang timbang na molekular, na pangunahing mga compound ng hydrocarbon tulad ng mga alkanes, naphthenes at isang maliit na halaga ng mga aromatic hydrocarbon.



 2. Ang pag-andar at grado ng langis ng transpormer



Transformer oil para sa insulating oil ng oil-immersed transformer. Ang langis ng transpormer ay hindi lamang may function ng pagkakabukod, ngunit mayroon ding function ng pagwawaldas ng init.



Ang langis ng transpormer ay nahahati sa langis ng No. 25 at langis ng No. 45 ayon sa punto ng pagyeyelo nito. Ang freezing point ng No. 25 na langis ay minus 25°C; ang freezing point ng No. 45 na langis ay minus 45°C.

Ang No. 25 transformer oil ay paraffin-based na langis, at ang No. 45 na transformer oil ay naphthenic oil. Noong nakaraan, ang No. 45 transformer oil ay kailangang i-import mula sa ibang bansa, at ngayon ay maaari na ring gumawa nito ang Xinjiang Karamay Refinery.



10. Proseso ng paggawa ng power transpormer



Ang power transpormer ay binubuo ng dalawang bahagi: ang katawan at ang mga accessories. Ang katawan ay binubuo ng coil, insulating parts, iron core, tap changer, transformer oil at oil tank. Kasama sa mga accessories ng transpormer ang oil conservator, cooler, bushing, gas relay, pressure releaser at thermometer. Kabilang sa mga ito, ang mga cooler, insulating oil, bushings, tap changer, gas relay, pressure release at thermometer ay binili lahat mula sa labas. Ang mga sumusunod ay maikli lamang na nagpapakilala sa mga proseso ng pagmamanupaktura ng ilang pangunahing bahagi.



1. Coil winding: pag-install ng winding skeleton - winding coil - wire welding - insulation package - coil shaping - coil test.



2. Iron core assembly: pagputol ng silicon steel sheet - deburring - stacking iron core - pag-install ng pull plate at shielding - binding iron core - iron core test - pag-install ng iron core clips.



3. Pagpoproseso ng mga bahagi ng pagkakabukod: paggupit ng mga bahagi ng pagkakabukod - pag-deburring - mga chamfered na sulok - paggamot sa moisture-proof.



4. Pagproseso ng mga tangke ng gasolina at mga tangke ng imbakan ng langis: steel plate cutting - hinang ng mga tangke ng gasolina at mga tangke ng imbakan ng langis - pag-alis ng kalawang - sandblasting - panimulang pagpipinta - pagpipinta - pagsubok sa lakas ng makina.



5. Pangkalahatang pagpupulong: i-install ang iron core - i-install ang pipeline ng tangke ng gasolina - itakda ang coil - i-stack ang iron yoke - i-install ang tap changer - welding lead wire - balutin ang lead wire insulation - semi-finished product test - body drying - finishing katawan - fuel tank assembly - accessory assembly - Oil filling - sealing test - mainit na sirkulasyon ng langis - static na pagkakalagay.



11. Pagsubok sa pabrika ng power transpormer



Ang factory test ng power transformer ay nahahati sa tatlong uri: routine (factory) test, type test at special test. Ang regular na pagsubok ay isang test item na dapat isagawa para sa bawat transpormer kapag umalis ito sa pabrika, at karaniwang tinatawag na factory test; uri ng pagsubok ay isang pagsubok item na isinasagawa sa pamamagitan ng sampling 1~2 transformer sa isang uri ng produkto; ang espesyal na pagsubok ay iminungkahi ng gumagamit. , at ang mga test item ay sumang-ayon sa tagagawa.



1. Pangunahing mga kinakailangan at regulasyon para sa mataas na boltahe na insulation test



Ang mga windings ng transpormer ay nasubok ayon sa pinakamataas na operating boltahe Um at ang kaukulang antas ng pagkakabukod. Ang sumusunod na talahanayan ay ang insulation test item na itinakda sa pambansang pamantayan GB1094.3-2003 "Power Transformer Part III: Insulation Level, Insulation Test at External Insulation Air Gap" .



2. Nakagawian (pabrika) na mga item sa pagsubok



(1) Pagsukat ng resistensya ng winding DC: pagsukat sa lahat ng tap terminal.

(2) Pagsusukat ng ratio: sukatin sa lahat ng posisyon ng gripo.

(3) Wiring group detection: pagsubok sa na-rate na posisyon ng gripo.

(4) Pagsukat ng paglaban sa pagkakabukod, ratio ng pagsipsip at index ng polariseysyon: Tanging mga transformer na 220kV pataas ang makakasukat sa index ng polariseysyon.

(5) Winding tanδ at capacitance test: 35kV and above transformers ay dapat masuri para sa tanδ. .

(6) Bushing tanδ at capacitance test: 66kV and above capacitive bushings ay dapat masuri para sa tanδ at capacitance

(7) Transformer oil test: oil analysis, dielectric strength, tanδ, chromatographic analysis at iba pang mga item, 750kV and above transformers ay dapat ding masuri para sa laki ng particle sa langis. Bukod dito, ang pagsusuri ng kemikal ng langis at pagsusuri ng kromatograpiko ng langis ay naulit sa buong proseso ng pagsubok.

(8) No-load loss at no-load current measurement: Isagawa ang pagsubok sa ilalim ng rated boltahe na mga kable.

(9) Pagsukat ng pagkawala ng load at short-circuit impedance: pagsubok sa ilalim ng rated boltahe na mga kable.

(10) Partial discharge test: Ang halaga ng discharge ay hindi ginagamit bilang isang pagtatasa, ngunit bilang isang sanggunian lamang kung ang isang mataas na boltahe na pagsubok ay maaaring isagawa.

(11) Lightning full-wave impulse test: 220kV at mas mataas, 120MVA at mas mataas na mga transformer.

(12) Pagsubok sa epekto ng pagpapatakbo: mga transformer na 330 kV pataas.

(13) Inductive withstand voltage test na may partial discharge measurement: mga transformer na 110 kV pataas.

(14) Ang dalas ng panlabas na konstruksiyon ay makatiis sa pagsubok ng boltahe ng low-voltage winding at neutral point.

(15) Partial discharge test: Ang pagsusulit na ito ay isang pagsusuri sa pagtatasa para sa halaga ng pagsubok sa pabrika.

(16) Pagsukat ng kuryente sa daloy ng langis: mga transformer na may mga oil pump na 330 kV pataas.

(17) Partial discharge test ng umiikot na oil pump: mga transformer na may oil pump na 330 kV pataas.



 2. I-type ang mga item sa pagsubok



      (1) Pagsusuri sa pagtaas ng temperatura.

      (2) Ang kidlat clipping wave ay nasubok.

      (3) Pagsubok sa epekto ng full-wave ng kidlat sa neutral na punto.

      (4) Pagsubok sa panghihimasok sa radyo



3. Mga espesyal na item sa pagsubok



(1) Pagsusukat ng antas ng tunog.

(2) Zero-sequence impedance measurement ng three-phase transformers.

(3) Harmonic na pagsukat ng walang-load na kasalukuyang.

(4) Pagsukat ng kapangyarihan na hinihigop ng fan motor at ng oil pump motor.

(5) Pagsukat ng lumilipas na mga katangian ng paglilipat ng boltahe.

(6) Makatiis sa pagsubok sa kakayahan ng short-circuit.
