1. Representasyon ng paraan ng paglamig

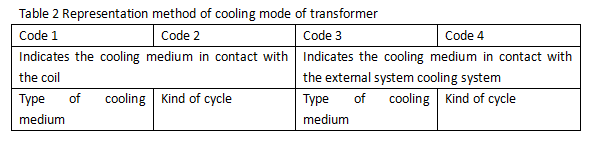

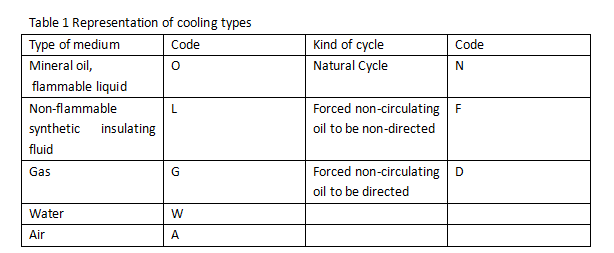

Ang paraan ng paglamig ng transpormer ay karaniwang kinakatawan ng isang kumbinasyon ng apat na mga code, na kinakatawan bilang mga sumusunod mula kaliwa hanggang kanan:

Halimbawa: Ang ibig sabihin ng ONAN ay oil-immersed self-cooling, ibig sabihin, natural na nagpapalipat-lipat ang panloob na langis, at ang panlabas na hangin ay natural na nagpapalipat-lipat.



Pangalawa, ang paraan ng paglamig ng transpormer

Ang paraan ng paglamig ng oil-immersed power transformers, ayon sa laki ng kapasidad nito, ang cooling system ay maaaring nahahati sa: oil-immersed self-cooling, oil-immersed air-cooled, forced oil circulation air-cooled, forced oil circulation pinalamig ng tubig at iba pa.



1. Oil-immersed self-cooling



Ang oil-immersed self-cooling cooling system ay walang espesyal na kagamitan sa paglamig, natural na umiikot ang langis sa transpormer, at ang init mula sa iron core at windings ay inililipat sa tangke ng dingding o radiator sa pamamagitan ng convection ng langis. Ayon sa laki ng kapasidad ng transpormer, maaari itong nahahati sa tatlong magkakaibang mga istraktura:



1.1. Makinis na dingding ng kahon. Ang transpormer na may maliit na kapasidad ay gumagamit ng istrakturang ito, ang shell ng kahon ay hinangin ng bakal na plato, at ang dingding ng kahon ay ganap na makinis;



1.2. Cooling rib type box wall. Hinangin ang ilang tadyang sa pagwawaldas ng init sa makinis na dingding ng kahon upang mapalawak ang lugar na nakikipag-ugnayan sa hangin, na angkop para sa mga transformer na may bahagyang mas malaking kapasidad;



1.3. Heat pipe o radiator cooling. Para sa mga transformer na may mas malaking kapasidad, upang madagdagan ang paglamig na ibabaw ng tangke ng gasolina, maraming mga radiator ang naka-install sa labas ng tangke ng gasolina. Ang radiator ay isang set ng heat dissipation pipe na may upper at lower header. Alisin ang mga bahagi.



Ipinapakita ng Figure 1 ang oil flow path ng isang oil-immersed self-cooled transformer na may mga heat pipe. Kapag ang transpormer ay tumatakbo, ang langis sa tangke ng langis ay pinainit dahil sa pag-init ng core ng bakal at ang paikot-ikot, ang mainit na langis ay tataas sa tuktok ng tangke ng langis, at pagkatapos ay ipasok ang pipe ng pagwawaldas ng init mula sa itaas na pasukan. ng heat dissipation pipe. Magpalamig ka. Ang malamig na langis ay bumababa sa radiating pipe, at pagkatapos ay dumadaloy sa ibabang bahagi ng transformer tank mula sa ibabang dulo ng pipe, at awtomatikong nagpapalipat-lipat sa daloy ng langis, upang ang transpormer core at windings ay epektibong pinalamig.



Ang oil-immersed self-cooling cooling system ay may simpleng istraktura at mataas na pagiging maaasahan, at malawakang ginagamit sa mga transformer na may kapasidad na mas mababa sa 10,000kVA.

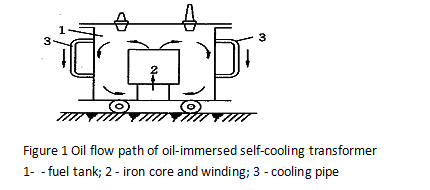

Figure 1 Land flow ng langis ng oil-immersed self-cooling transformer

1- - tangke ng gasolina; 2 - iron core at paikot-ikot; 3 - cooling pipe



2. Oil-immersed air-cooled

Oil-immersed air-cooled cooling system, kilala rin bilang oil natural circulation, forced air-cooled cooling system. Ito ay ang pag-install ng isa o ilang mga fan sa tabi ng bawat radiator ng tangke ng langis ng transpormer upang baguhin ang natural na kombeksyon ng hangin sa sapilitang kombeksyon upang mapahusay ang kapasidad ng pagwawaldas ng init ng radiator. Kung ikukumpara sa self-cooling system, ang cooling effect ay maaaring tumaas ng 150% hanggang 200%, na katumbas ng 20% ​​hanggang 40% na pagtaas sa output capacity ng transpormer.



Kapag ang load ay maliit, ang fan ay maaaring ihinto upang patakbuhin ang transpormer sa self-cooling mode. Kapag ang load ay lumampas sa isang tiyak na halaga, tulad ng 70% ng rated load, ang bentilador ay maaaring awtomatikong ilagay sa operasyon. Ang paraan ng paglamig na ito ay malawakang ginagamit sa mga transformer na may medium-capacity na higit sa 10,000kVA.


3. Sapilitang sirkulasyon ng langis na pinalamig ng hangin

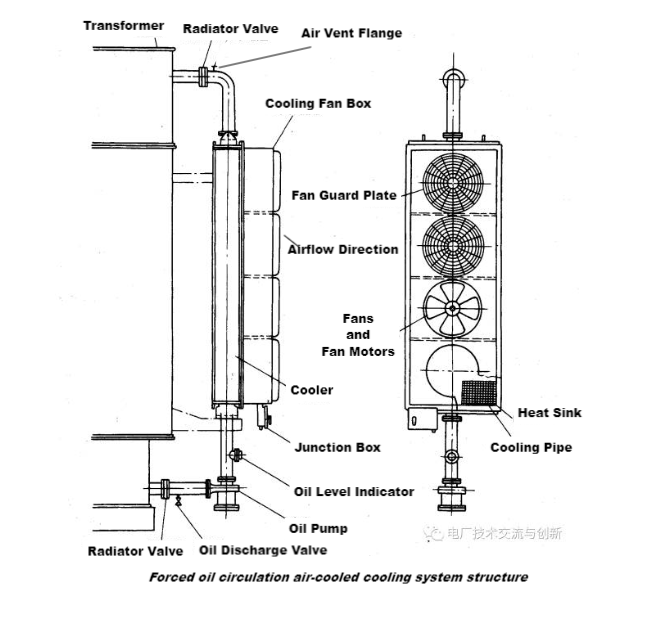

Forced oil circulation air-cooled cooling system para sa malalaking kapasidad na mga transformer. Ang sistema ng paglamig na ito ay batay sa oil-immersed air-cooling, at ang isang submersible oil pump ay naka-install sa connecting pipe sa pagitan ng pangunahing casing ng fuel tank at ng radiator na may fan (tinatawag ding cooler). Kapag ang oil pump ay tumatakbo, ang langis sa sapilitang tangke ng langis ay sinipsip sa radiator mula sa itaas na bahagi, at pagkatapos ay pumapasok sa tangke ng langis mula sa ibabang bahagi ng transpormer upang mapagtanto ang sapilitang sirkulasyon ng langis. Ang epekto ng paglamig ay nauugnay sa bilis ng sirkulasyon ng langis. Ipinapakita ng Figure 2 ang cooling structure ng forced oil circulation air-cooled cooling system na ginagamit sa malalaking transformer.



4. Sapilitang sirkulasyon ng langis paglamig ng tubig

Ang forced oil circulation water cooling system ay binubuo ng submersible oil pump, oil cooler, oil pipeline, cooling water pipeline, atbp. Kapag nagtatrabaho, ang langis sa itaas na bahagi ng transformer ay sinisipsip ng oil pump at pagkatapos ay may pressure. Kapag ang langis ay pinilit na dumaan sa oil cooler, ang cooling water ay ginagamit upang palamig ang langis. Samakatuwid, sa sistema ng paglamig na ito, ang init ng iron core at ang winding ay unang inilipat sa langis, at pagkatapos ay ang init sa langis ay inililipat sa cooling water. Ang paraan ng paglamig na ito ay gumagana nang maayos, ngunit ang mga kinakailangan sa sealing ng transpormer ay napakataas, at ang presyon ng langis ay dapat na mas mataas kaysa sa presyon ng paglamig ng tubig sa panahon ng proseso ng paglamig. Ang sapilitang sirkulasyon ng langis na pinalamig ng tubig na istraktura ng sistema ng paglamig ay ipinapakita sa Figure 3.
