Kushtet e hyrjes magnetizuese ndodhin gjithashtu në një frekuencë shumë më të lartë se qarqet e shkurtra, kështu që ky fenomen ia vlen të eksplorohet.

Konsideroni se çfarë ndodh kur fillimisht aktivizoni një transformator njëfazor. Fluksi magnetik në bërthamë është i barabartë me integralin e tensionit të ngacmimit.

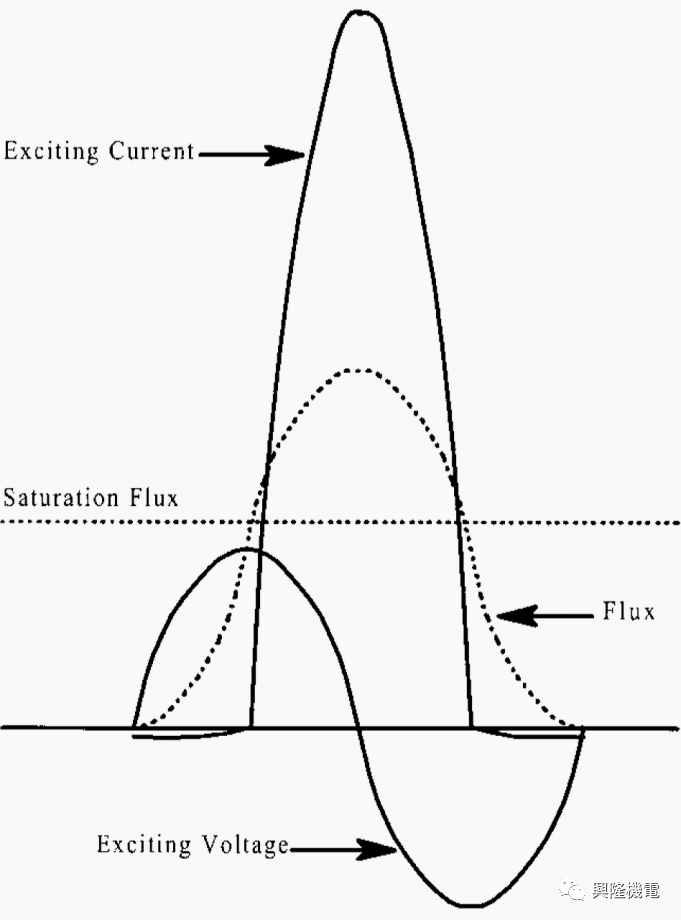

Nëse qarku mbyllet kur voltazhi kalon nga zero dhe fluksi fillestar është zero, fluksi sinusoidal do të kompensohet plotësisht nga zero. Vlera maksimale e fluksit të plotë të kompensimit është dyfishi i vlerës së pikut të fluksit simetrik të valës sinus. Me fjalë të tjera, fluksi maksimal i valës së plotë të kompensimit mund të jetë gati dyfishi i fluksit normal të pikut, i cili zakonisht është i mjaftueshëm për të çuar bërthamën në ngopje.

Në këtë pikë, e vetmja gjë që kufizon rrymën magnetizuese është impedanca e bërthamës së ajrit të mbështjelljes, e cila është urdhra me madhësi më të vogël se rezistenca normale magnetizuese.

Prandaj, gjatë gjysmë ciklit të ngopjes së bërthamës, rryma e fushës është shumë më e madhe se rryma normale e fushës. Gjatë gjysmë ciklit të kundërt, bërthama nuk është më e ngopur dhe rryma e fushës është afërsisht e barabartë me rrymën normale të fushës.

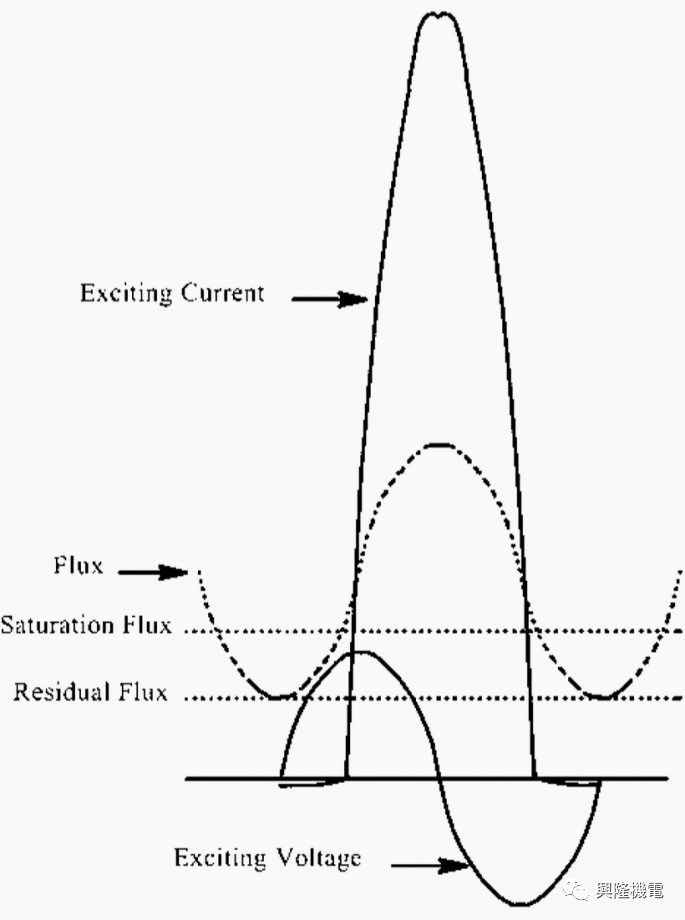

Situata është edhe më ekstreme kur ka fluks të mbetur në bërthamë dhe drejtimi i fluksit të mbetur është i njëjtë me drejtimin e zhvendosjes së valës së fluksit sinusoidal. Siç tregohet në figurën 2 më poshtë. Vini re se figurat 1 dhe 2 janë paraqitur në shkallë të ndryshme të rrymës, kështu që rryma e pikut e paraqitur në figurën 2 është në fakt shumë më e madhe se rryma e pikut e paraqitur në figurën 1.


02 Vlera maksimale e rritjes së ngacmimit


Për të gjetur rrymën e rritjes së pikut të kufizuar vetëm nga reaktansa e bërthamës së ajrit, është e përshtatshme të llogaritet induktiviteti i mbështjelljes duke përdorur njësitë cgs:

këtu:


N - numri i rrotullimeve të spirales


Amt – Zona brenda diametrit mesatar të spirales, cm2


l – gjatësia boshtore e spirales, cm


L – induktiviteti i spirales, μH




Fluksi i prodhuar nga induktori φL është i barabartë me fluksin e mbetur plus 2 herë ndryshimin normal të fluksit minus fluksin e ngopjes, pasi fluksi i ngopjes është në hekur. Por φL lidhet me induktivitetin dhe rrymën:

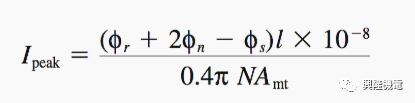

Prandaj, rryma e pikut të hyrjes shprehet në sistemin e njësisë cgs si më poshtë:

këtu:


Ipeak në ampers dhe


φr – fluksi i mbetur


φn – ndryshim normal i fluksit magnetik


φs – fluksi i ngopjes




Nëse nuk do të kishte rezistorë në qark, çdo kulm i njëpasnjëshëm do të kishte të njëjtën vlerë dhe rryma do të vazhdonte pafundësisht. Megjithatë, në prani të rezistencës në qark, rënia e tensionit në të gjithë rezistencën do të jetë e madhe dhe rritja e fluksit nuk duhet të jetë aq e lartë sa cikli i mëparshëm.




Integrali i rënies së tensionit përfaqëson reduktimin neto të fluksit magnetik të kërkuar për të mbështetur tensionin e aplikuar. Meqenëse rënia e tensionit i×R është gjithmonë në të njëjtin drejtim, çdo cikël zvogëlon fluksin magnetik të kërkuar. Kur vlera e pikut të fluksit magnetik bie nën vlerën e ngopjes së bërthamës, rryma e hyrjes zhduket. Shkalla e zbërthimit nuk është eksponenciale, megjithëse është e ngjashme me një rrymë zbërthimi eksponencial.




e rëndësishme! Me transformatorë të mëdhenj të fuqisë, rryma e hyrjes mund të zgjasë për disa sekonda përpara se të zhduket përfundimisht.




Reaktanca e linjës ka efektin e reduktimit të rrymës së pikut të hyrjes duke shtuar thjesht induktivitetin në induktivitetin e bërthamës së ajrit të mbështjelljes. Ekziston një marrëdhënie e caktuar midis rrymës së hyrjes dhe rrymës së qarkut të shkurtër, pasi që të dyja lidhen me induktivitetin e bërthamës së ajrit të mbështjelljes.




Mos harroni se qarqet e shkurtra priren të shtyjnë fluksin nga bërthama.




Rregulli i madh! Në përgjithësi, rregulli i madh është që rryma e kulmit të hyrjes magnetizuese është pak më e lartë se 90% e pikut të rrymës së qarkut të shkurtër. Megjithatë, forca magnetike e shkaktuar nga rryma e hyrjes magnetizuese është zakonisht shumë më e vogël se forca e qarkut të shkurtër. Meqenëse çdo fazë përmban vetëm një mbështjellje, nuk ka zmbrapsje magnetike midis mbështjelljeve.




I gjithë problemi i analizimit të rrymave hyrëse magnetizuese bëhet më i vështirë kur përfshihen transformatorët trefazorë. Kjo është për shkak se këndet fazore të tensioneve të ngacmimit janë 120° larg njëra-tjetrës, ekziston një ndërveprim i rrymës dhe tensionit midis fazave dhe tre polet e pajisjes komutuese nuk mbyllen saktësisht në të njëjtën kohë.




Megjithatë, mund të thuhet me siguri se rryma e pikut të hyrjes së një transformatori trefazor është afër nivelit të rrymës së qarkut të shkurtër.

Një nga karakteristikat interesante të rrymave hyrëse magnetizuese është se ekziston një pjesë e madhe e harmonikëve, sepse rrymat janë anuluar plotësisht. Edhe harmonikët gjithashtu hasen rrallë në qarqet e fuqisë.




03 Rrjedha e empatisë


Ekziston gjithashtu një fenomen i njohur si "sulm simpatik", në të cilin një transformator i aktivizuar më parë shfaq një ndryshim të papritur në rrymë kur një transformator aty pranë ndizet. Rritja simpatike shkaktohet nga ndryshimi i tensionit të linjës i shkaktuar nga rryma hyrëse e transformatorit të dytë.
