Kur bërthama e transformatorit grumbullohet, cilat janë metodat e tegelit? Cilat janë karakteristikat e secilit? Ky artikull fillon nga shkenca popullore e bërthamave të hekurit dhe zgjerohet dhe zgjerohet për të kontrolluar metodën e tegelit të fletëve të çelikut të silikonit kur bërthamat e hekurit të transformatorit grumbullohen. (Nëse ka ndonjë gabim ose shtesë, ju lutemi lini një mesazh në fund të artikullit)
■ Konceptet e ndërlidhura të bërthamës së hekurit
(1) Zona e prerjes tërthore gjeometrike: i referohet zonës së prerjes tërthore të hapësirës së zënë nga bërthama e hekurit.
(2) Zona efektive e seksionit kryq: i referohet zonës aktuale të prerjes tërthore të fletës së çelikut të silikonit të marrë duke zbritur hendekun midis fletëve të çelikut të silikonit dhe sipërfaqes së zënë nga trashësia e shtresës së bojës izoluese nga seksioni tërthor gjeometrik zonë.
(3) Koeficienti i petëzimit: i referohet raportit të zonës efektive të prerjes tërthore të bërthamës me zonën e prerjes tërthore gjeometrike. Faktori i petëzimit lidhet me trashësinë dhe rrafshimin e fletës së çelikut të silikonit dhe trashësinë e shtresës izoluese midis fletëve. Për shembull, kur përdoret një fletë çeliku silikoni me trashësi 0,35 mm, faktori i petëzimit është përgjithësisht midis 0,91-0,96.

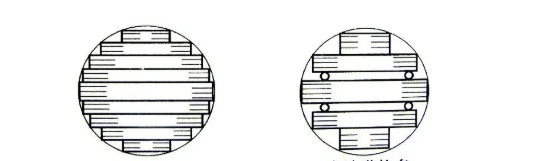

(4) Koeficienti i mbushjes: i njohur gjithashtu si koeficienti i shfrytëzimit, i referohet raportit të zonës së prerjes tërthore të kolonës së bërthamës së hekurit të përbërë nga forma e shkallës me zonën e rrethit të kolonës së bërthamës. Nën një diametër të caktuar, sa më e madhe të jetë zona e seksionit kryq të kolonës së bërthamës, domethënë sa më shumë të jetë numri i hapave, aq më i madh është faktori i mbushjes. Megjithatë, sa më shumë hapa të ketë, aq më shumë specifikime të petëzimit, gjë që e ndërlikon procesin e prodhimit të bërthamës.
■ Metoda e tegelit me fletë çeliku silikoni
Kur bërthama e transformatorit grumbullohet, ekzistojnë tre metodat e mëposhtme të qepjes për fletët e çelikut të silikonit.
Tegel direkt - vetëm për fletë çeliku silikoni të mbështjellë të nxehtë

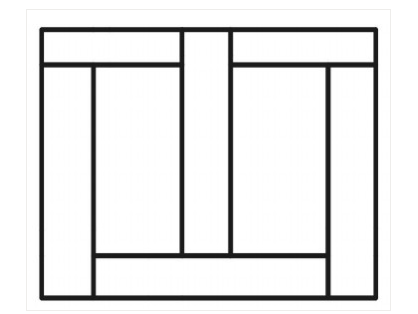

Siç tregohet në figurën 1. Karakteristikat e tij janë se përpunimi dhe petëzimi janë relativisht të përshtatshëm, dhe sipërfaqja e mbivendosjes është e madhe, kështu që bërthama e hekurit të laminuar ka forcë të mirë strukturore, integritet të fortë dhe nuk është e lehtë për t'u deformuar, por mund të jetë vetëm përdoret për fletë çeliku silikoni të mbështjellë të nxehtë. Nëse përdoret për fletë çeliku silikoni të orientuar me mbështjellje të ftohtë me veti të mira magnetike përgjatë drejtimit të rrotullimit, meqenëse fluksi magnetik në shtresë nuk kalon përgjatë drejtimit të rrotullimit, vetitë magnetike do të përkeqësohen, duke rezultuar në një rritje të ngarkesës pa ngarkesë. humbje.
Lidhje gjysmë të drejta dhe gjysmë mitra - për fletë çeliku silikoni të orientuara nga kokrrat e mbështjellë të ftohtë

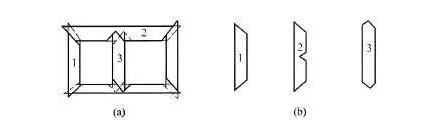

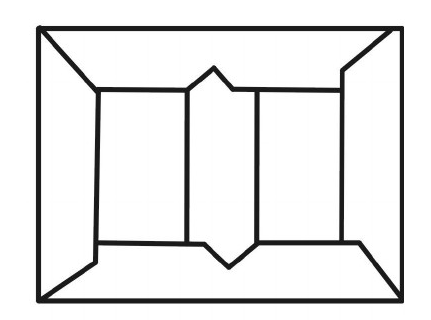

siç tregohet në figurën 2. Përdoret për fletë çeliku silikoni të orientuar nga kokrriza e petëzuar në të ftohtë. Karakteristika e këtij lloji të tegelit është se tegeli direkt dhe tegeli mitra shfaqen në mënyrë të alternuar në petëzimin e bërthamës. Kur gjerësia e fletës së shtyllës së bërthamës dhe e fletës së zgjedhës së hekurit janë të njëjta, tegeli mitra është 45°. 50% e qosheve, vetitë magnetike janë përmirësuar ndjeshëm në krahasim me qepjet direkte, struktura është e besueshme, prerja dhe grumbullimi janë gjithashtu të përshtatshme dhe shkalla e përdorimit të fletëve të çelikut të silikonit është e lartë. Megjithatë, për shkak se ka ende një pjesë të shtresës së drejtpërdrejtë, drejtimi i fletës së çelikut të silikonit të orientuar nga kokrriza e mbështjellë në të ftohtë nuk përdoret plotësisht, kështu që humbja pa ngarkesë e bërthamës së hekurit nuk mund të minimizohet.
Tegel me mitra të plotë - për fletë çeliku silikoni të orientuar me kokërr të mbështjellë të ftohtë

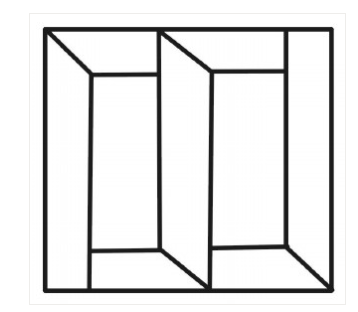

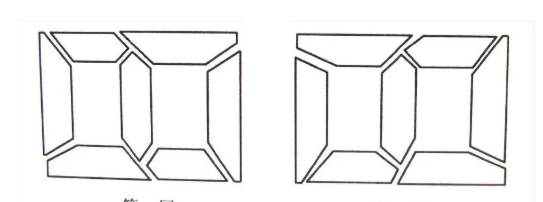

Siç tregohet në figurën 3. Për të reduktuar më tej humbjen pa ngarkesë të bërthamës së hekurit dhe për të shfrytëzuar plotësisht karakteristikat e fletës së çelikut të silikonit të orientuar me mbështjellje të ftohtë, duhet të përdoren nyje të plota të pjerrëta, në mënyrë që drejtimi i Fluksi magnetik është në përputhje me drejtimin e rrotullimit të fletës së çelikut të silikonit dhe humbja e bërthamës minimizohet. Megjithatë, ky lloj procesi i tegelit është i ndërlikuar dhe integriteti i bërthamës së hekurit të grumbulluar është i dobët.
