1. Cilat janë pasojat e grupeve të ndryshme të lidhjes për funksionimin paralel të transformatorëve?
Përgjigje: Kur transformatorët e grupeve të ndryshme të lidhjes funksionojnë paralelisht, qarku sekondar do të gjenerojë diferencë tensioni për shkak të tensioneve të ndryshme anësore dytësore të transformatorëve Δ U2, sepse diferenca totale e fazës në lidhjen e transformatorit është shumëfish i 30 ° Δ Vlera e U2 është i madh. Nëse diferenca e këndit të fazës së anës dytësore të transformatorit paralel është 30 °, Δ Vlera U2 është 51.76% e tensionit të vlerësuar. Nëse tensioni i qarkut të shkurtër Uk të transformatorit është 5.5%, rryma e barazimit mund të arrijë 4.7 herë më shumë se rryma nominale, e cila mund të djegë transformatorin.
Një ndryshim i madh fazor prodhon një rrymë të madhe barazuese, e cila nuk lejohet. Prandaj, transformatorët e grupeve të ndryshme nuk mund të funksionojnë paralelisht.
2. Kapaciteti nominal dhe tensioni i lidhjes së shkurtër të tre transformatorëve trefazorë me të njëjtin raport transformimi dhe grup lidhjeje janë përkatësisht:
Pas ekzekutimit të tyre paralelisht, ngarkesa është 550 OKVA,
Pyetje: ① Ngarkesa e shpërndarë nga secili transformator?
② Sa ngarkesë totale maksimale mund të përballojnë tre transformatorë pa ndonjë mbingarkesë?
③ Cila është shkalla e përdorimit të kapacitetit total të pajisjes së transformatorit?
Përgjigju

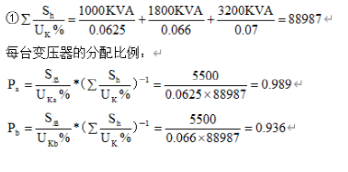

Raporti i shpërndarjes së secilit transformator:
Pasi të operohen paralelisht, ngarkesa është 5500 KVA,
Pyetje: ① Ngarkesa e shpërndarë nga secili transformator?
② Sa ngarkesë totale maksimale mund të përballojnë tre transformatorë pa ndonjë mbingarkesë?
③ Cila është shkalla e përdorimit të kapacitetit total të pajisjes së transformatorit?
Përgjigju
3. Cilat janë ndryshimet midis autotransformatorëve dhe transformatorëve të zakonshëm?
Përgjigje: Dallimi midis autotransformatorit dhe transformatorit të zakonshëm është:
(1) Ana primare dhe ana dytësore e tij nuk janë të lidhura vetëm me magnetizëm, por edhe me energji elektrike, ndërsa transformatorët e zakonshëm janë të lidhur vetëm me magnetizëm.
(2) Kapaciteti i furnizimit me energji përmes transformatorit përbëhet nga dy pjesë: fuqia e induksionit elektromagnetik ndërmjet mbështjelljes primare dhe mbështjelljes së zakonshme, dhe fuqia e përcjelljes së drejtuar drejtpërdrejt nga mbështjellja primare.
(3) Meqenëse mbështjellja e autotransformatorit përbëhet nga një mbështjellje primare dhe një mbështjellje e zakonshme, numri i kthesave të mbështjelljes parësore është përkatësisht më i vogël se numri dhe lartësia e kthesave të mbështjelljes primare të transformatorit të zakonshëm, rryma e mbështjelljes së zakonshme mbështjellja dhe reaktanca e rrjedhjes së krijuar. Reaktansa e qarkut të shkurtër X të autotransformatorit është (1-1/K) herë e reaktancës së qarkut të shkurtër X të transformatorit të zakonshëm, dhe K është raporti i transformimit.
(4) Nëse autotransformatori është i pajisur me një mbështjellje të tretë, mbështjellja e tretë e tij zë kapacitetin e zakonshëm të mbështjelljes. Ndikon në mënyrën e funksionimit dhe kapacitetin e shkëmbimit të autotransformatorit.
(5) Për shkak se pika neutrale e autotransformatorit duhet të jetë e tokëzuar, vendosja dhe konfigurimi i mbrojtjes rele janë të ndërlikuara.
(6) Autotransformatori është i vogël në madhësi, i lehtë në peshë, i përshtatshëm për transport dhe me kosto të ulët.
4. Cilat probleme duhet t'i kushtohet vëmendje në funksionimin e autotransformatorit?
Përgjigje: Problemet që duhen vërejtur gjatë funksionimit të autotransformatorit:
(1) Meqenëse anët primare dhe dytësore të autotransformatorit kanë lidhje të drejtpërdrejtë elektrike, pika neutrale e autotransformatorit të përdorur në rrjetin elektrik duhet të jetë e bazuar në mënyrë të besueshme dhe të drejtpërdrejtë për të parandaluar rritjen e tensionit në anën e tensionit të ulët të shkaktuar nga një defekti i tokëzimit të fazës në anën e tensionit të lartë.
(2) Për shkak të lidhjes së drejtpërdrejtë elektrike ndërmjet anës primare dhe anës dytësore, kur ana e tensionit të lartë i nënshtrohet mbitensionit, do të shkaktojë mbitension serioz në anën e tensionit të ulët. Për të shmangur këtë rrezik, rrufepritësit duhet të instalohen si në anën parësore ashtu edhe në atë dytësore.
(3) Meqenëse impedanca e qarkut të shkurtër të autotransformatorit është e vogël dhe rryma e qarkut të shkurtër të tij është më e madhe se ajo e transformatorit të zakonshëm, është e nevojshme të merren masa për të kufizuar rrymën e qarkut të shkurtër kur është e nevojshme.
(4) Gjatë funksionimit, rryma e mbështjelljes së përbashkët duhet të monitorohet për ta bërë atë më të vogël se ngarkesa. Nëse është e nevojshme, mënyra e funksionimit të mbështjelljes së tretë mund të rregullohet për të rritur kapacitetin e shkëmbimit të autotransformatorit.

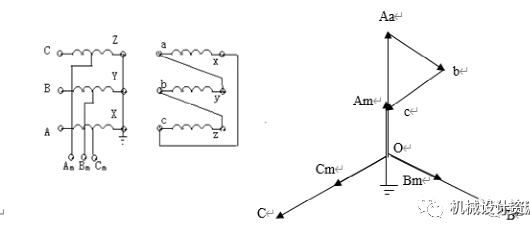

5. Vizatoni autotransformatorin O - Y0 me mbështjelljen e tretë/ Δ- Diagrami i instalimeve elektrike dhe diagrami vektorial i 12-11
Përgjigje:
Diagrami i instalimeve elektrike
Diagrami vektorial i mundshëm
6. Cilat janë llojet e rregullimit të tensionit të transformatorit? Pse rubinetat e transformatorit janë në anën e tensionit të lartë?
Përgjigje: Ekzistojnë dy mënyra të rregullimit të tensionit të transformatorit: në rregullimin e tensionit të ngarkesës dhe rregullimin e tensionit jashtë ngarkesës:
Rregullimi i tensionit të ngarkesës do të thotë që transformatori mund të rregullojë pozicionin e tij të trokitjes gjatë funksionimit, duke ndryshuar kështu raportin e transformatorit për të arritur qëllimin e rregullimit të tensionit. Ekzistojnë dy mënyra të transformatorit rregullues të tensionit në ngarkesë: rregullimi i tensionit në fund të linjës dhe rregullimi i tensionit në pikën neutrale, domethënë ndryshimi midis rubinetit të transformatorit në anën fundore të linjës së mbështjelljes së tensionit të lartë ose në anën neutrale të pikës së lartë. -mbështjellja e tensionit. Prekja në anën neutrale mund të zvogëlojë nivelin e izolimit të rubinetit të transformatorit, i cili ka avantazhe të dukshme, por kërkon që pika neutrale e transformatorit të jetë drejtpërdrejt e tokëzuar gjatë funksionimit.
Asnjë rregullim i tensionit të ngarkesës i referohet rregullimit të pozicionit të rubinetit të transformatorit në rast të ndërprerjes së energjisë dhe mirëmbajtjes, në mënyrë që të ndryshojë raporti i transformatorit për të arritur qëllimin e rregullimit të tensionit.
Rubineti i transformatorit në përgjithësi merret nga ana e tensionit të lartë, e cila kryesisht merr parasysh:
(1) Dredha-dredha e tensionit të lartë të transformatorit është përgjithësisht nga jashtë dhe lidhja e çezmës është e përshtatshme;
(2) Rryma në anën e tensionit të lartë është më e vogël dhe seksioni i përcjellësit të pjesës së rrymës që mbart pjesën e linjës dalëse dhe ndërruesit të rubinetit është më i vogël. Ndikimi i kontaktit të dobët mund të zgjidhet lehtësisht.
Në parim, rubineti mund të vendoset në çdo anë dhe duhet të bëhet krahasimi ekonomik dhe teknik. Për shembull, rubineti i transformatorit të madh zbritës 500 kV është tërhequr nga ana 220 kV, ndërsa ana 500 kV është e fiksuar.
7. Çfarë është mbingacmimi i transformatorit? Si ndodh mbingacmimi i transformatorit?
Përgjigje: Kur rritet tensioni i transformatorit ose zvogëlohet frekuenca, densiteti i fluksit magnetik të punës do të rritet. Ngopja e bërthamës së transformatorit quhet mbingacmim i transformatorit.
Pasi sistemi i energjisë është shkëputur për shkak të një aksidenti, mbitensioni i refuzimit të ngarkesës, mbitensioni i rezonancës ferromagnetike, rregullimi i gabuar i lidhjes së rubinetit të transformatorit, transformatori pa ngarkesë në fund të një linje të gjatë ose keqfunksionim tjetër, rritje e parakohshme e rrymës ngacmuese përpara gjeneratorit. frekuenca arrin vlerën e vlerësuar, vetë-ngacmimi i gjeneratorit dhe kushte të tjera të disa sistemeve mund të gjenerojnë tension më të lartë për të shkaktuar mbingacmim të transformatorit.
8. Cilat janë pasojat e mundshme të mbieksitimit të transformatorit? Si ta shmangni atë?
Përgjigje: Kur voltazhi i transformatorit kalon 10% të tensionit nominal, bërthama e transformatorit do të jetë e ngopur dhe humbja e hekurit do të rritet. Rrjedhja magnetike rrit humbjen e rrymës vorbulle të komponentëve metalikë si guaska e kutisë, duke shkaktuar mbinxehje të transformatorit, plakje të izolimit, duke ndikuar në jetëgjatësinë e shërbimit të transformatorit dhe madje edhe djegien e transformatorit.
Shmangia:
(1) Parandaloni funksionimin me tension të tepërt. Në përgjithësi, sa më i lartë të jetë voltazhi, aq më serioz është mbingacmimi dhe aq më i shkurtër është koha e lejuar e funksionimit.
(2) Shtoni mbrojtjen nga mbingacmimi: dërgoni sinjal alarmi ose këputni transformatorin sipas lakores karakteristike të transformatorit dhe shumëfishave të ndryshme të lejueshme të mbingacmimit.
9. Çfarë objektesh mbrojtëse sigurie ofrohen për strukturën e trupit të transformatorit? Cili është funksioni i tij kryesor?
Përgjigje: Objektet mbrojtëse në strukturën e trupit të transformatorit përfshijnë:
(1) Konservator
Kapaciteti i tij është rreth 8-10% e vajit të transformatorit. Funksioni i tij është të akomodojë ndryshimin e vëllimit të vajit të transformatorit për shkak të ndryshimit të temperaturës, të kufizojë kontaktin midis vajit të transformatorit dhe ajrit dhe të zvogëlojë shkallën e lagështisë dhe oksidimit të vajit. Një absorbues lagështie është instaluar në konservator për të parandaluar hyrjen e ajrit në transformator.
(2) Thithësi i lagështirës dhe pastrues vaji
Thithësi i lagështirës, i njohur gjithashtu si respirator, është i mbushur me adsorbent, i cili është alumini i aktivizuar i tipit silica gel. Në të vendoset shpesh një pjesë e xhelit të silicës së zbardhur. Kur bluja kthehet në të kuqe, kjo tregon se absorbuesi është prekur nga lagështia dhe duhet të thahet ose zëvendësohet.
Pastruesi i vajit quhet edhe filtër. Cilindri i pastër i vajit është i mbushur me adsorbent, i cili është alumini i aktivizuar me xhel silicë. Kur vaji kalon nëpër pastruesin e vajit dhe kontakton adsorbentin, uji, acidi dhe oksidi në pastruesin e vajit absorbohen, gjë që e bën vajin të pastër dhe zgjat jetën e shërbimit të vajit.
(3) Tub rezistent ndaj shpërthimit (rruga ajrore e sigurisë)
Tubi rezistent ndaj shpërthimit është instaluar në kapakun e rezervuarit të transformatorit si një mbrojtje lehtësuese ndaj presionit të lartë në rezervuarin e vajit në rast të dështimit të brendshëm të transformatorit.
Valvula e lehtësimit të presionit është përdorur në transformatorët e mëdhenj modernë për të zëvendësuar kalimin e sigurisë së ajrit. Kur presioni i brendshëm i defektit të transformatorit rritet, valvula e lehtësimit të presionit vepron dhe kontaktet lidhen për alarm ose ndërprerje.
Përveç kësaj, transformatori ka gjithashtu mbrojtje gazi, termometër, matës vaji dhe pajisje të tjera mbrojtëse të sigurisë.
10. Cili është ndryshimi midis transformatorit të tensionit dhe transformatorit të rrymës në parimet e tyre të punës?
Përgjigje: Transformatori i tensionit përdoret kryesisht për matjen e tensionit, ndërsa transformatori i rrymës përdoret për matjen e rrymës.
(1) Ana dytësore e transformatorit aktual mund të jetë me qark të shkurtër, por nuk mund të jetë me qark të hapur; Ana dytësore e transformatorit të tensionit mund të jetë qark i hapur, por jo qark i shkurtër.
(2) Krahasuar me ngarkesën në anën dytësore, impedanca e brendshme primare e transformatorit të tensionit është aq e vogël sa mund të injorohet dhe transformatori i tensionit mund të konsiderohet si një burim tensioni; Rezistenca e brendshme parësore e transformatorit të rrymës është aq e madhe sa që konsiderohet si një burim rrymë me rezistencë të brendshme të pafundme.
(3) Kur transformatori i tensionit punon normalisht, densiteti i fluksit magnetik është afër vlerës së ngopjes dhe tensioni bie kur sistemi dështon; Dendësia e fluksit magnetik zvogëlohet dhe densiteti i fluksit magnetik është shumë i ulët kur transformatori aktual punon normalisht. Kur sistemi është me qark të shkurtër, rryma në anën parësore rritet, gjë që rrit shumë densitetin e fluksit magnetik, dhe ndonjëherë edhe tejkalon vlerën e ngopjes, duke shkaktuar një rritje të gabimit të rrymës së daljes sekondare. Prandaj, përpiquni të zgjidhni transformatorin aktual që nuk është i lehtë për t'u ngopur.
